Porte-clés SketchUp 2017

Porte-clés prénom - SketchUp 2017

Porte-clés prénom avec SketchUp 2017

Projet de modélisation 3D pour les élèves de 5e. En 2 h à 3 h, tu vas fabriquer un porte-clés simple, solide et prêt à être exporté en STL pour une impression 3D.

Repère visuel : les images ci-dessous reprennent l’interface de SketchUp 2017 pour t’aider à retrouver les bons menus et les bons outils à l’écran.
Niveau : 5e Durée : 2 h à 3 h Logiciel : SketchUp 2017 Production : porte-clés prénom Export final : STL

Objectif

Tu dois modéliser un porte-clés personnalisé avec ton prénom. Ton objet devra être :

  • propre et lisible ;
  • assez solide pour être imprimé ;
  • percé pour passer un anneau ;
  • enregistré puis exporté en STL.
À retenir : on ne fabrique pas un prénom qui flotte dans le vide. Le prénom est posé sur une plaque. C’est plus simple, plus solide et bien plus réaliste.

Dimensions conseillées

ÉlémentValeur conseillée
Longueur de la plaque70 mm
Largeur de la plaque25 mm
Épaisseur3 mm
Trou pour l’anneau6 mm de diamètre
Hauteur du prénom10 à 12 mm
Relief du prénom1,5 mm environ

Ces dimensions permettent d’obtenir un objet lisible, solide et facile à imprimer.

Résultat attendu

Voici le modèle à obtenir

Une plaque, un trou traversant et un prénom en relief.

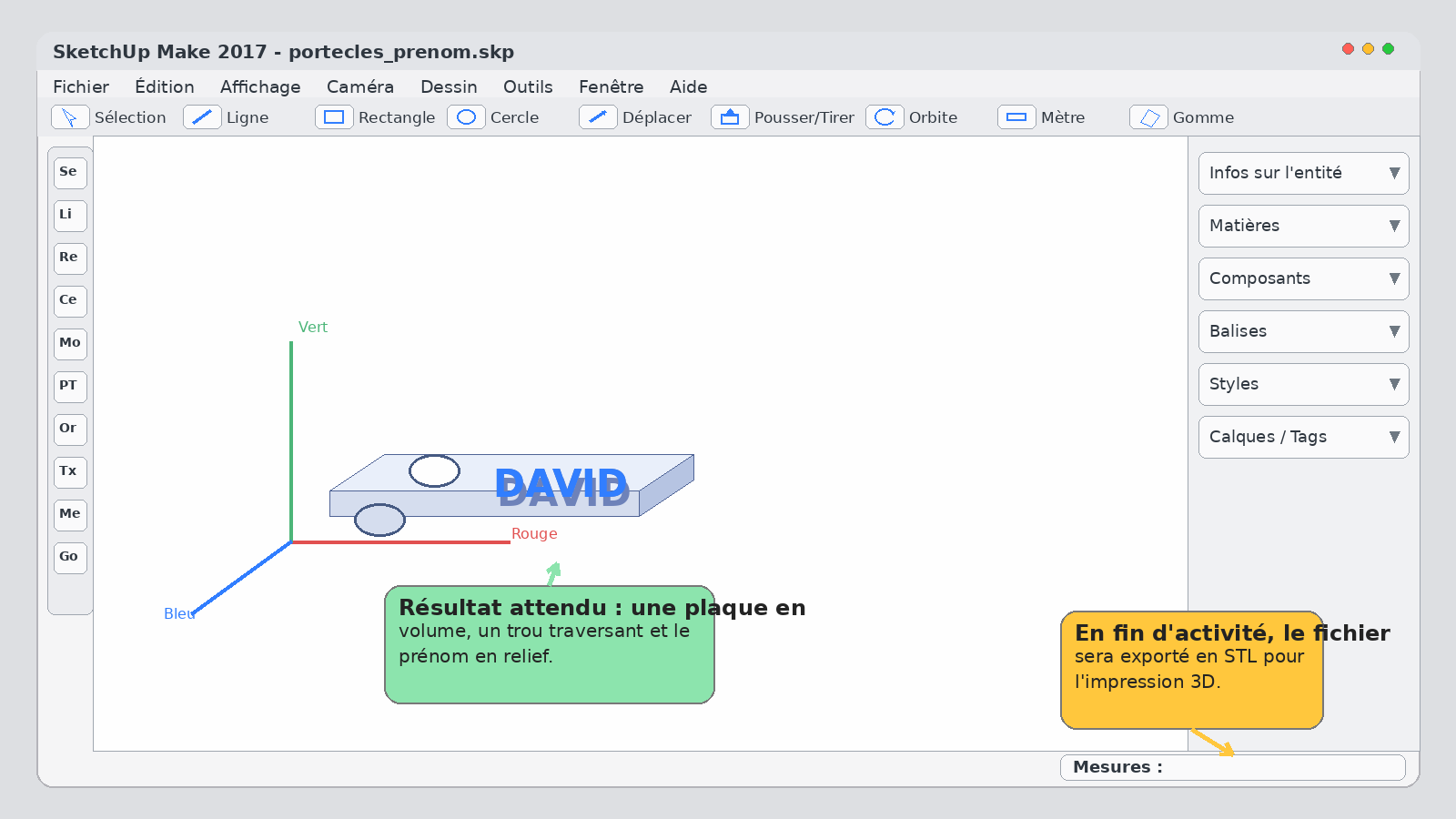

Résultat final du porte-clés prénom
Le porte-clés final doit être simple, propre et prêt à exporter.
Étape 1

Dessiner la plaque

  1. Ouvre SketchUp 2017.
  2. Choisis l’outil Rectangle.
  3. Clique une première fois sur le plan de travail.
  4. Déplace la souris.
  5. Dans la zone Mesures, tape 70,25 puis valide avec Entrée.

Résultat : tu obtiens une plaque de 70 mm × 25 mm.

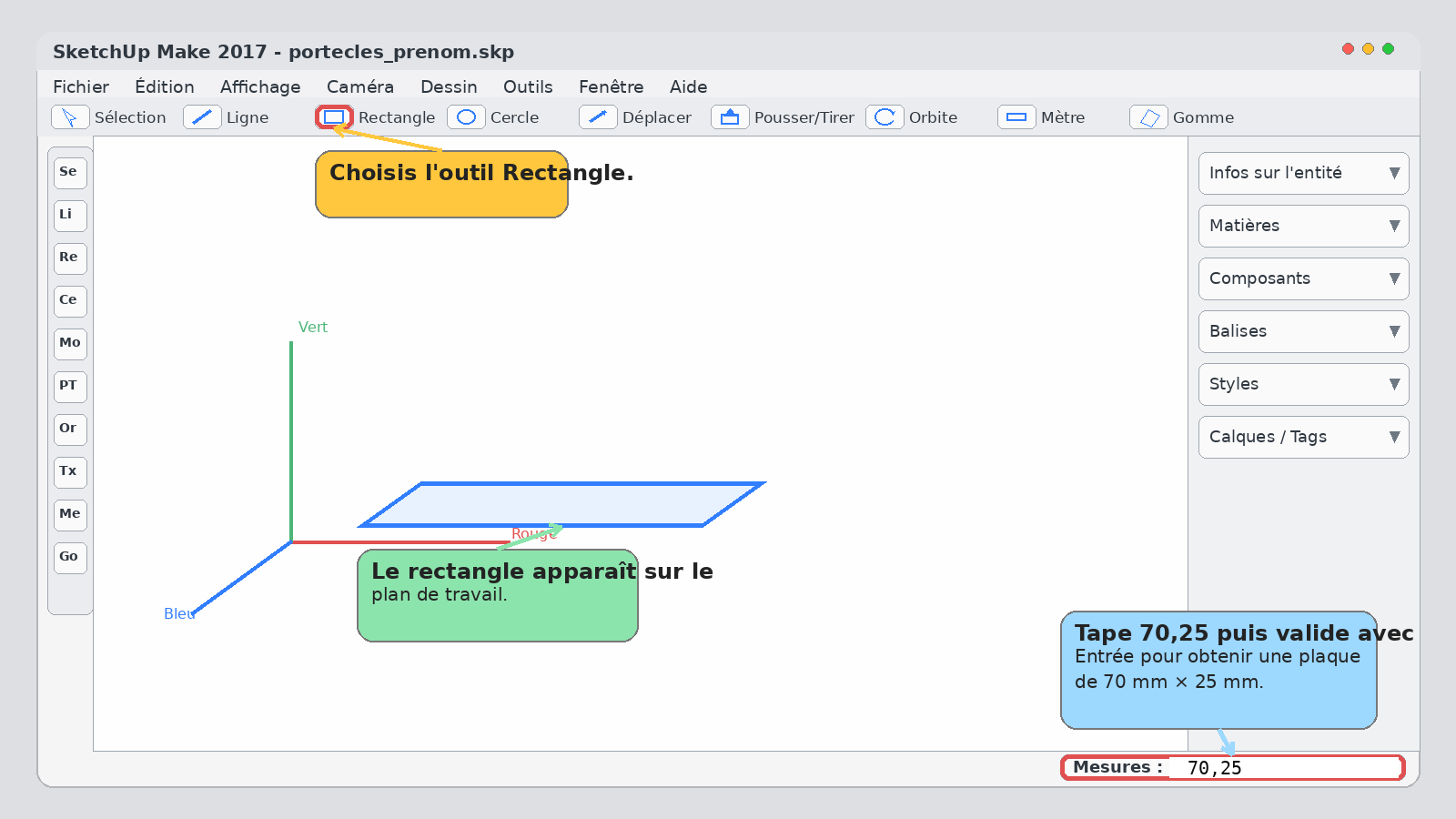

Étape rectangle plaque
Utilise l’outil Rectangle puis saisis directement les dimensions.
Étape 2

Tracer le trou pour l’anneau

  1. Choisis l’outil Cercle.
  2. Place le centre du cercle près d’un bord de la plaque.
  3. Trace le cercle.
  4. Indique un rayon de 3 mm.

Attention : il faut laisser de la matière autour du trou. Ne colle pas le cercle trop près du bord.

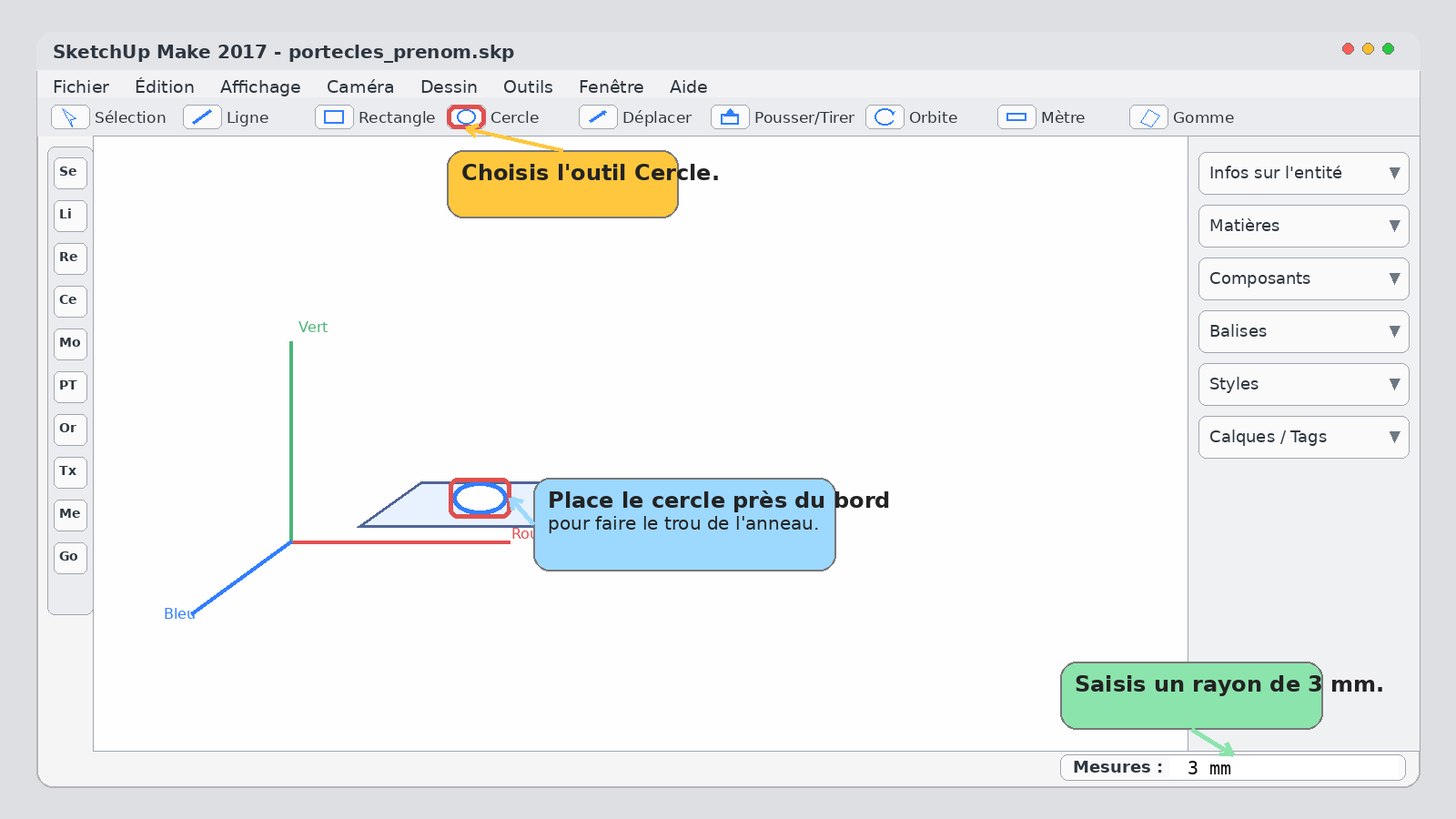

Étape cercle pour trou
Le trou permettra de passer l’anneau du porte-clés.
Étape 3

Donner de l’épaisseur

  1. Choisis l’outil Pousser/Tirer.
  2. Clique sur la face du rectangle.
  3. Monte la plaque.
  4. Entre la valeur 3 mm.

Résultat : ton dessin 2D devient un objet 3D.

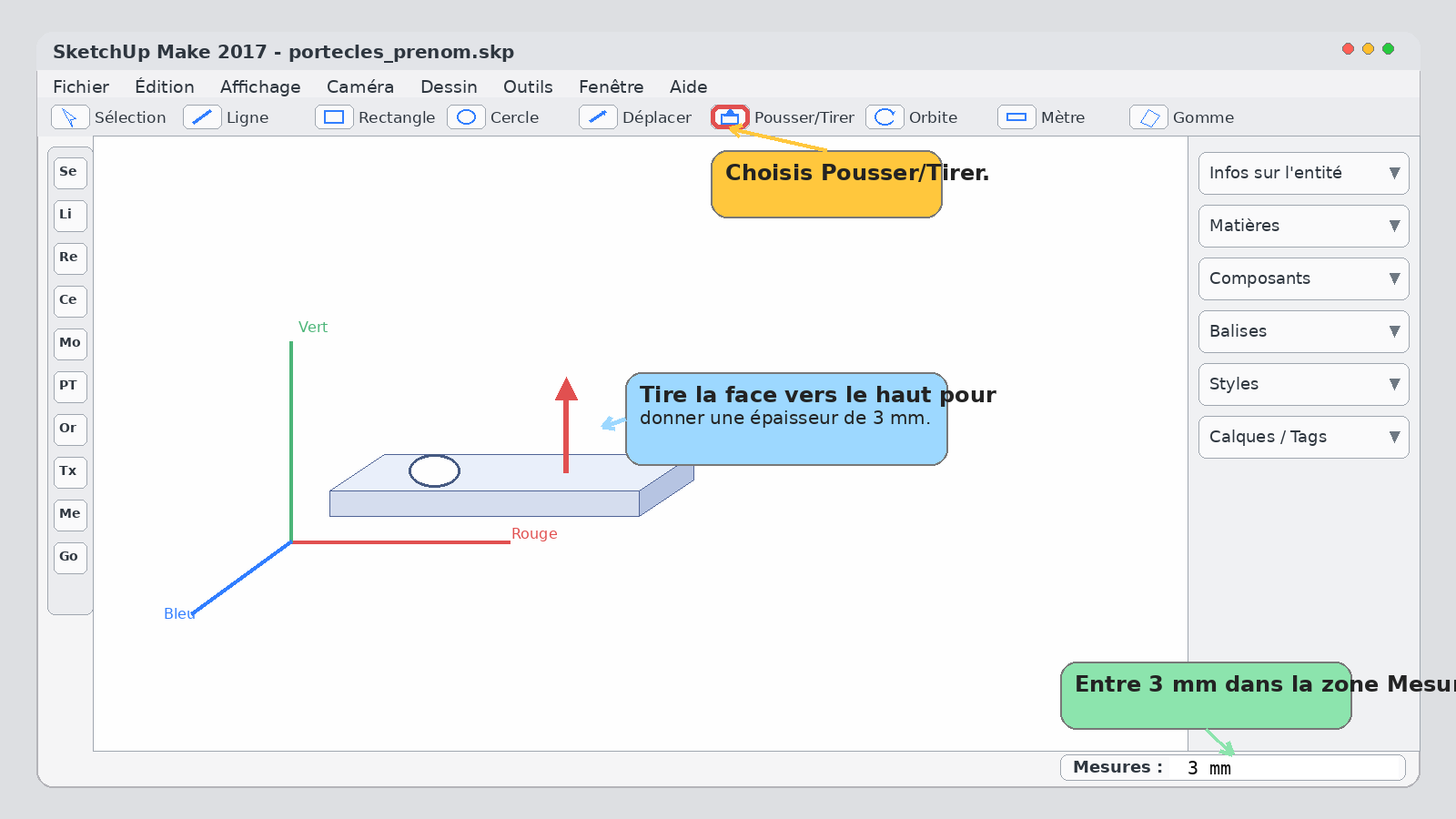

Étape pousser tirer épaisseur
La plaque prend du volume. C’est maintenant un vrai objet 3D.
Étape 4

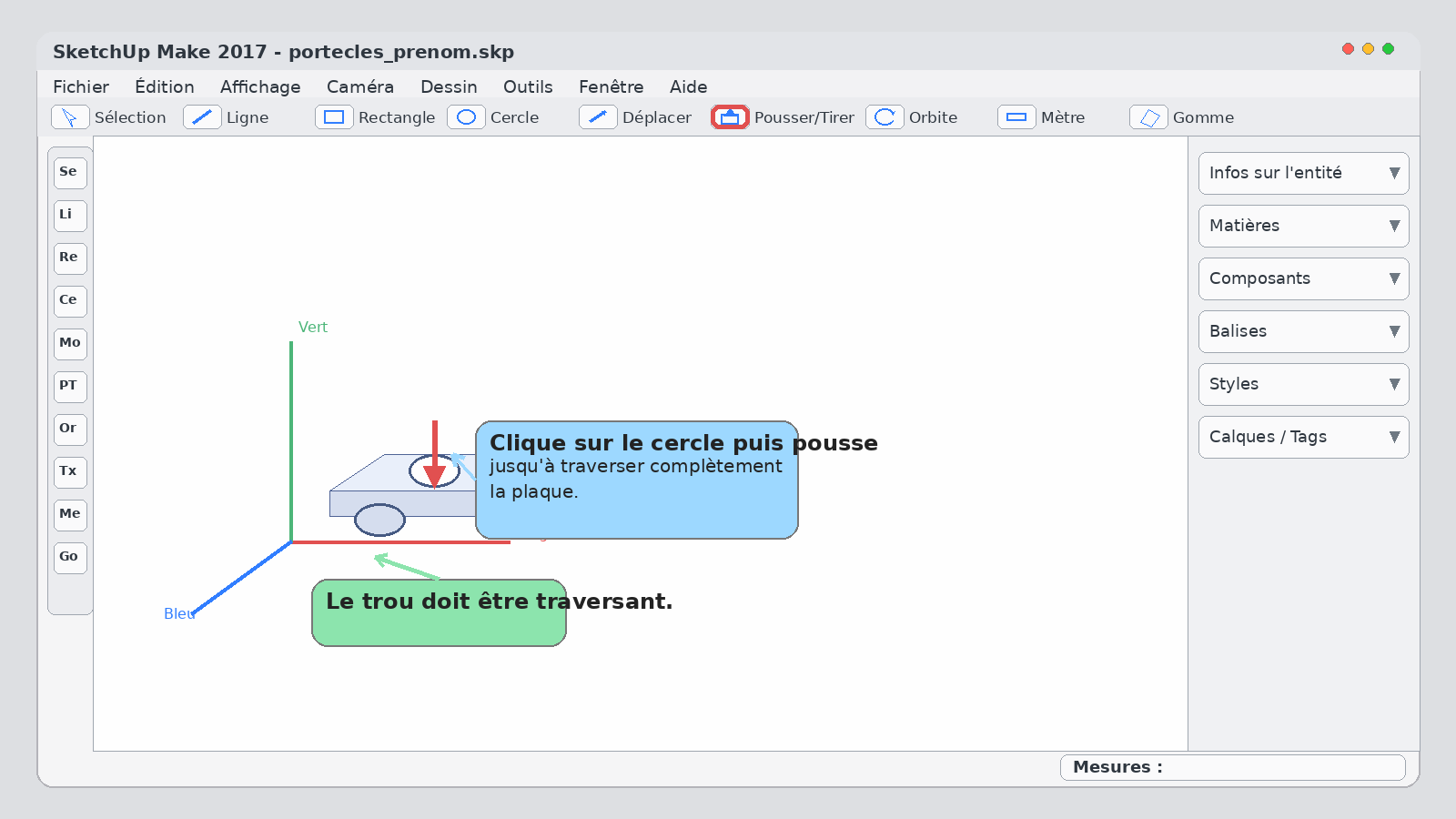

Percer le trou

  1. Avec l’outil Pousser/Tirer, clique sur la face du cercle.
  2. Pousse jusqu’à traverser entièrement la plaque.

Résultat : le trou doit être traversant.

Étape percer le trou
On retire de la matière pour créer le trou de l’anneau.
Étape 5

Ouvrir le Texte 3D

  1. Va dans le menu Outils.
  2. Clique sur Texte 3D.

Tu vas maintenant écrire ton prénom pour l’ajouter sur la plaque.

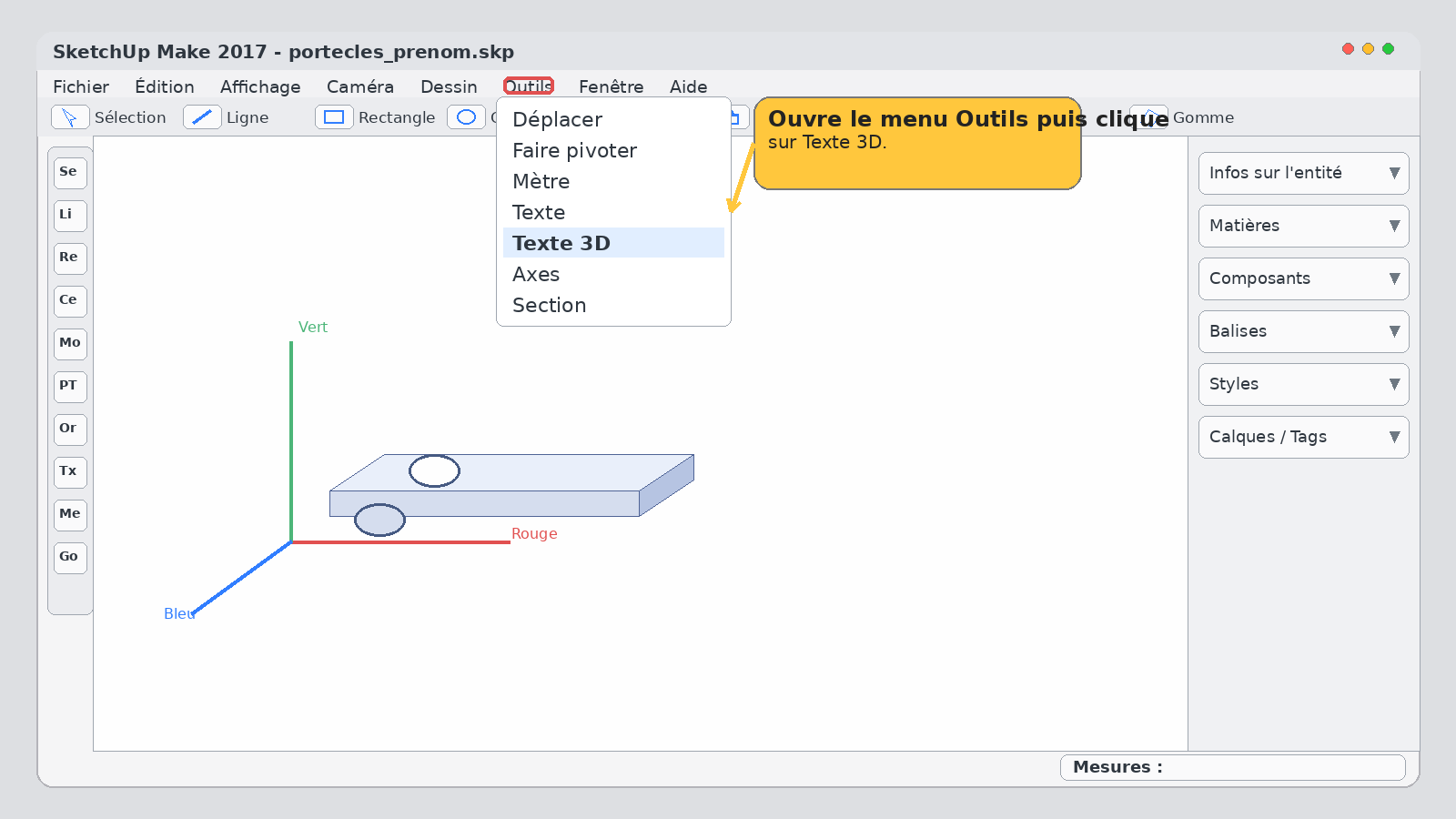

Menu texte 3D SketchUp
Le prénom ne s’écrit pas avec un texte classique mais avec l’outil Texte 3D.
Étape 6

Régler le prénom

  1. Écris ton prénom.
  2. Choisis une police simple et lisible.
  3. Régle une hauteur d’environ 12 mm.
  4. Laisse Filled activé.
  5. Laisse Extruded activé.
  6. Entre une extrusion d’environ 1,5 mm.

Attention : un prénom trop grand ou trop décoratif sera difficile à placer.

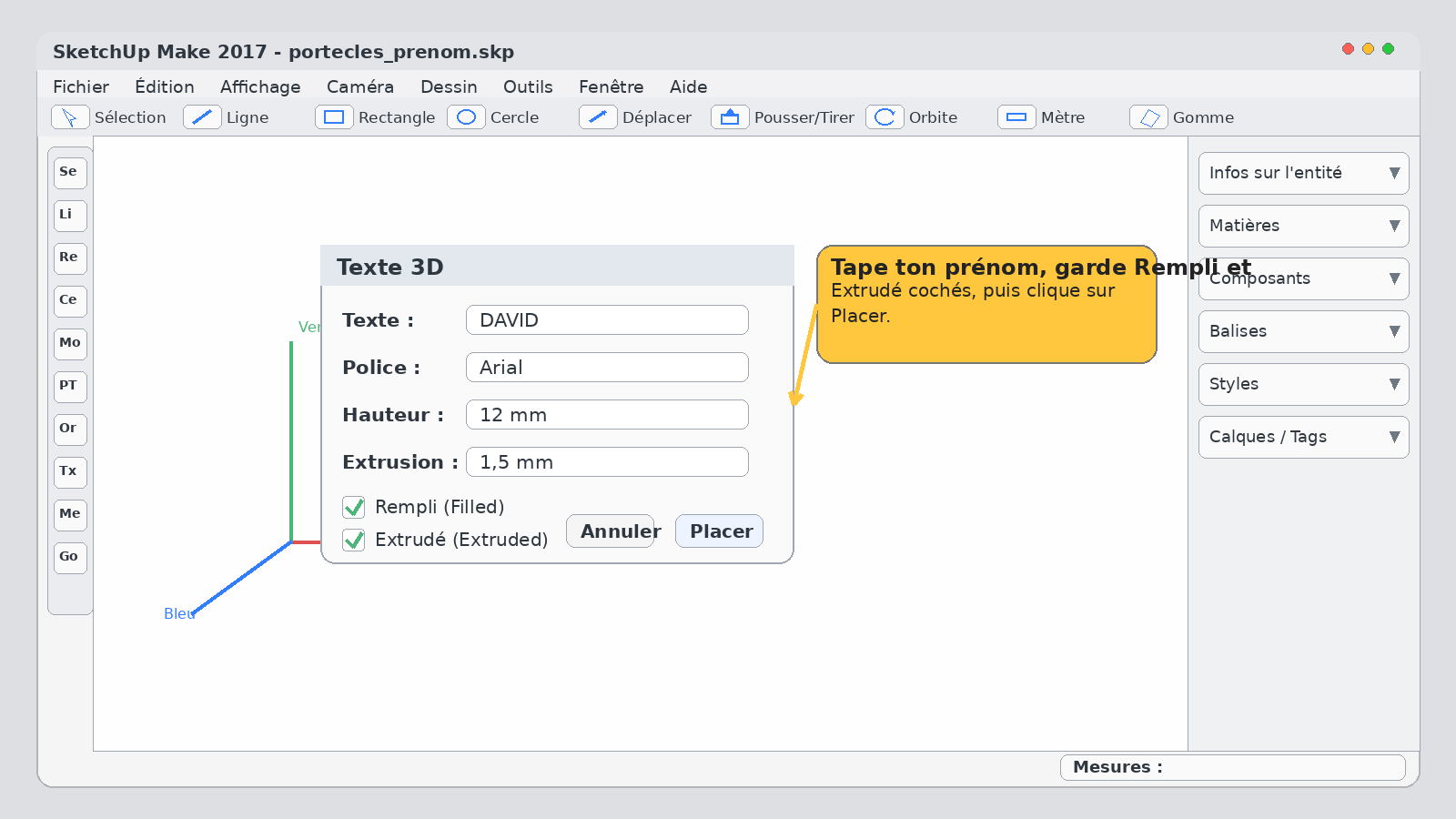

Réglages du texte 3D
Le prénom doit être rempli et extrudé pour former un vrai relief.
Étape 7

Poser le prénom sur la plaque

  1. Place ton prénom sur la plaque.
  2. Centre-le autant que possible.
  3. Ne le colle pas au trou.
  4. Vérifie qu’il ne dépasse pas du support.

Résultat : le prénom doit être lisible et bien posé sur la plaque.

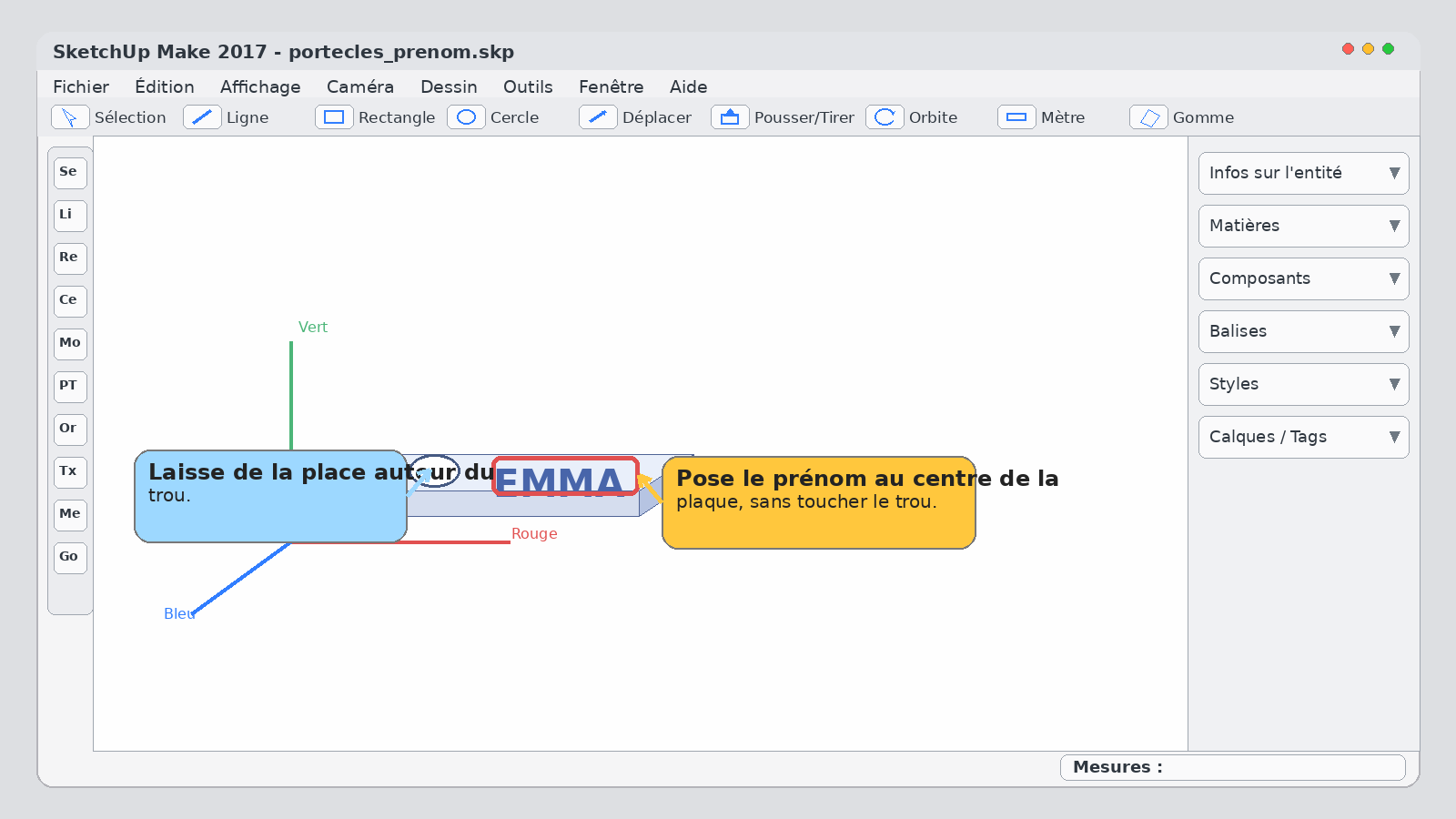

Placement du prénom
Le trou doit rester libre et le prénom doit garder un peu d’espace autour de lui.
Étape 8

Grouper l’objet

  1. Sélectionne toute la plaque et le prénom.
  2. Fais un clic droit.
  3. Choisis Créer un groupe.

Cette étape évite bien des erreurs avant l’export. Comme souvent, un minimum d’organisation sauve des catastrophes très humaines.

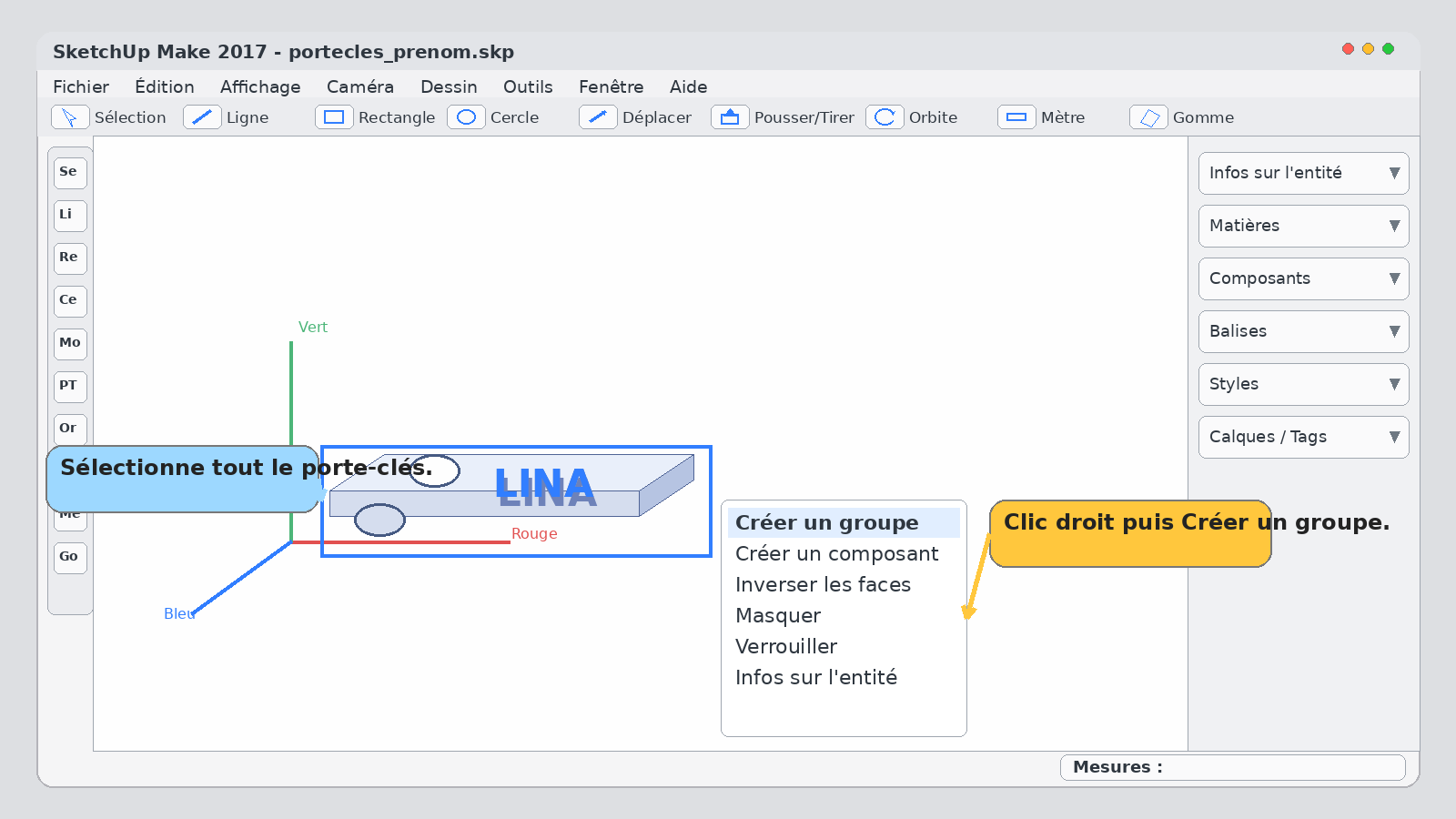

Grouper l'objet
Avant d’exporter, tout le porte-clés doit former un seul groupe.

Installer l’extension STL

SketchUp 2017 ne peut pas exporter directement en STL. Il faut d’abord installer une extension.

Important : cette manipulation se fait sur PC. Le fichier à installer est un fichier .rbz.

Télécharger l’extension STL

  1. Télécharge le fichier sketchup-stl.rbz.
  2. Ouvre SketchUp 2017.
  3. Dans le menu du haut, clique sur Fenêtre → Gestionnaire d’extensions.
  4. Clique sur Installer une extension.
  5. Sélectionne le fichier sketchup-stl.rbz.
  6. Valide l’installation.
  7. Ferme puis relance SketchUp.
Après installation : une nouvelle commande apparaît pour l’export au format STL.

Fichier → Export STL

Mini diagnostic avant export

Avant d’exporter, vérifie que ton objet est vraiment prêt pour l’impression 3D. Un STL mal préparé, c’est le grand classique du cours de techno.

  • ✅ La plaque a bien une épaisseur de 3 mm.
  • ✅ Le trou est bien traversant.
  • ✅ Le prénom est posé sur la plaque et ne flotte pas dans le vide.
  • ✅ Le prénom ne dépasse pas trop du support.
  • ✅ Tout l’objet a été groupé.
  • ✅ Tu as bien sélectionné l’objet avant l’export.
  • ✅ Le nom du fichier sera correct.
Objet imprimable : toutes les parties doivent être reliées entre elles et former un seul objet cohérent.
Étape 9

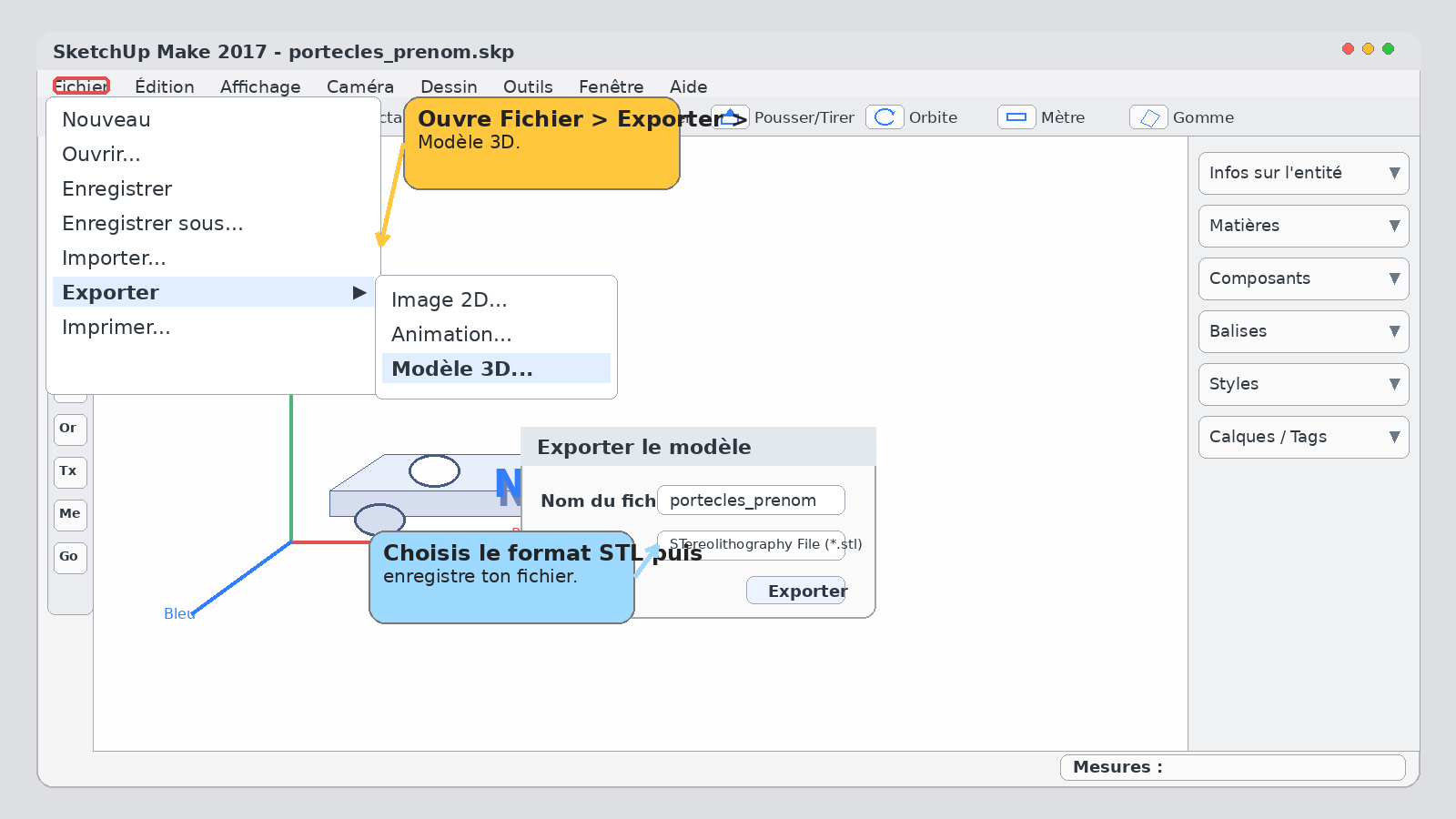

Exporter en STL

  1. Sélectionne ton porte-clés groupé.
  2. Va dans Fichier > Export STL.
  3. Choisis l’unité Millimeters.
  4. Choisis de préférence le format Binary.
  5. Si l’option est proposée, coche Exporter uniquement la sélection.
  6. Enregistre le fichier au bon nom.
Nom du fichier : portecles_prenom_nom.stl

Attention : si tu oublies de sélectionner l’objet, SketchUp peut exporter autre chose que ton porte-clés. Et ensuite tout le monde fait semblant d’être surpris.

Exporter en STL
Le fichier STL est le format utilisé pour préparer l’impression 3D.

Ce que ton porte-clés doit respecter

  • la plaque est complète ;
  • le trou traverse bien ;
  • le prénom est lisible ;
  • le prénom est posé sur la plaque ;
  • l’objet a été groupé ;
  • le fichier STL a été exporté avec le bon nom.

Erreurs à éviter

  • faire un prénom trop grand ;
  • placer le trou trop près du bord ;
  • oublier l’épaisseur ;
  • laisser le trou non traversant ;
  • exporter sans sélectionner le bon objet ;
  • exporter sans grouper l’objet ;
  • enregistrer un fichier avec un nom incomplet.

Galerie récapitulative

1. Plaque
2. Trou
3. Volume
4. Texte 3D
