Création et innovation technologique

Lycée Émile Zola

Conception sous solidworks

Pièce de révolution : une tour

2017-2018

Aide à la réalisation de la tour

Note : un minimum de détails sera donnés dans ce document. Si après recherche,

vous êtes bloqués, appelez le professeur.

- Lancez Solidworks et lancez la conception d'un nouveau modèle de conception 3D.

- Sauvegardez tout de suite dans votre dossier « mes documents »

- A chaque étape réussie, vous veillerez à mettre à jour la sauvegarde.

Pour concevoir une pièce sous solidworks, il faut avoir une stratégie car plusieurs chemins sont possible pour atteindre la pièce finale mais ils ne sont pas tous simples.

Dans ce travail, la stratégie est fixée par ce document d'aide.

Étape 1 : le profil de la tour

- Création de l'esquisse

1) Choix du plan :

- Choisissez la vue normale au plan de droite.

2) Dessinez l'esquisse :

Attention l'axe doit être coaxial à l'axe du repère

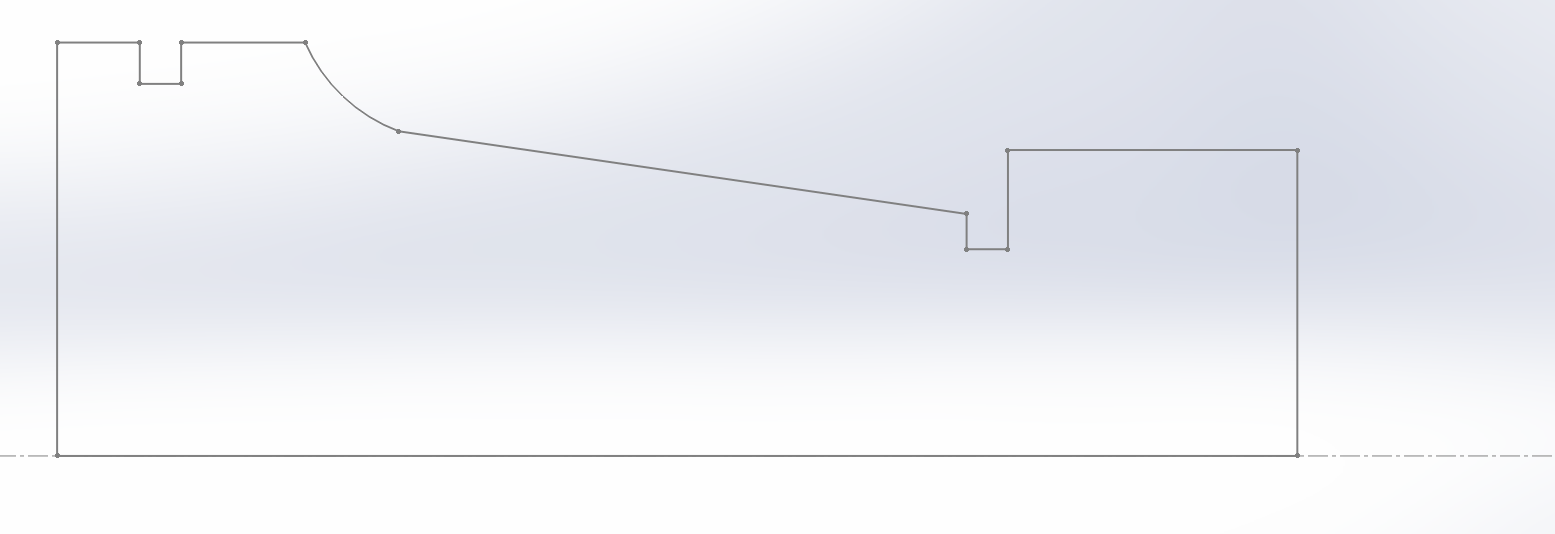

Dessin à obtenir :Axe du repère

Cliquez ici pour dessinez une esquisse

Outils d'esquisse

3) Coter l'esquisse

Cliquez sur cotation intelligente :

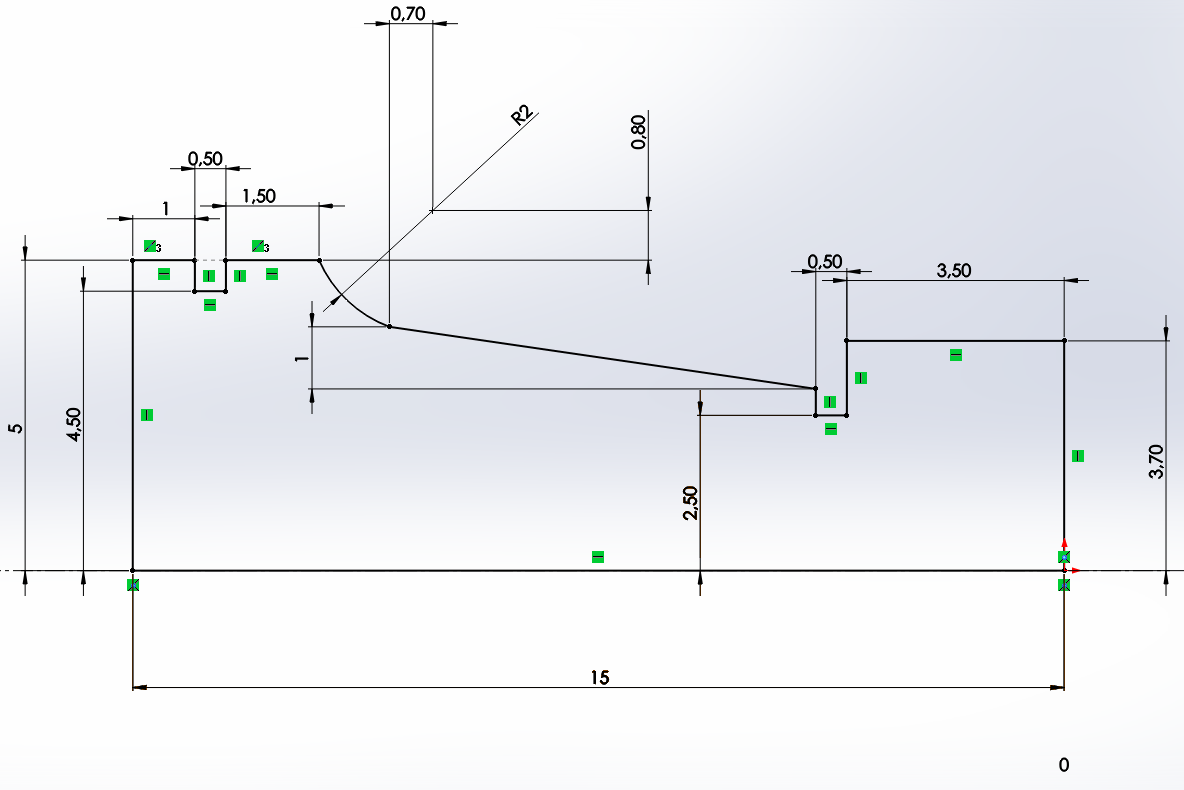

Vous devez obtenir cette cotation : Tous les traits doivent être noirs après la cotation.

- Extrusion de l'esquisse par révolution :

- Cliquez sur Fonction, Bossage/base avec révolution

Les paramètres sont, comme d'habitude dans la fenêtre

à gauche. Laissez les paramètres par défaut et validez.

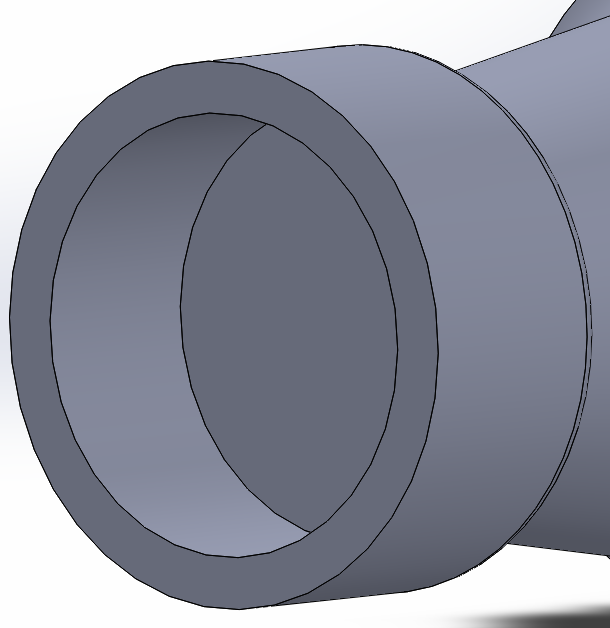

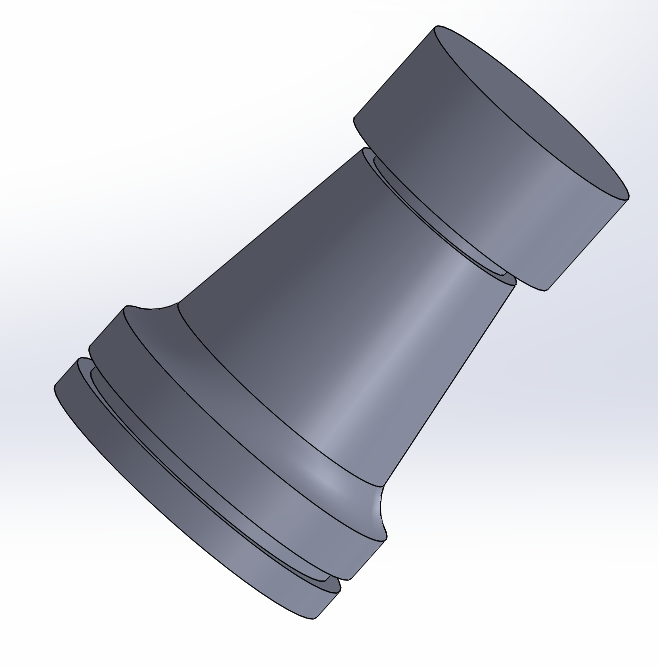

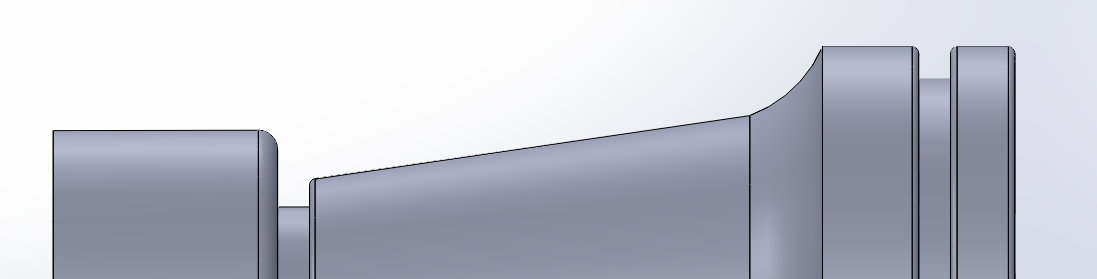

Le résultat doit être celui-ci

Dans notre cas, seul la taille de l'extrusion est à préciser : 10mm

Une fois fait, validez avec la coche verte.

Étape 2 : les congés

Nous allons réaliser des arrondies sur certaines arêtes. Cela se nomme des congés.

congé

Pour réaliser un congé, il suffit de sélectionner la fonction dans le menu.

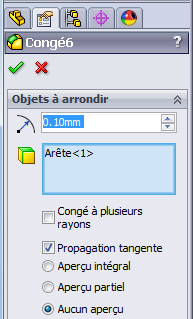

Dans la fenêtre de droite le rayon de congé est à renseigner. Ensuite, il suffit de cliquer sur l'arête et de valider.

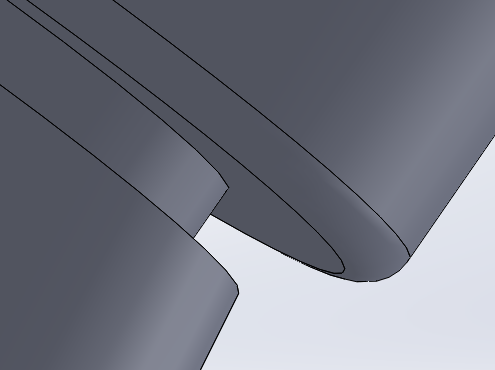

Arêtes à réaliser :

R=0,1mm

R=0,3mm

Étape 3 : évidement de la tour

Sélectionnez le haut de la tour comme plan normal

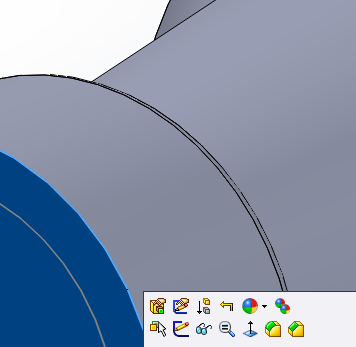

Plan sélectionné

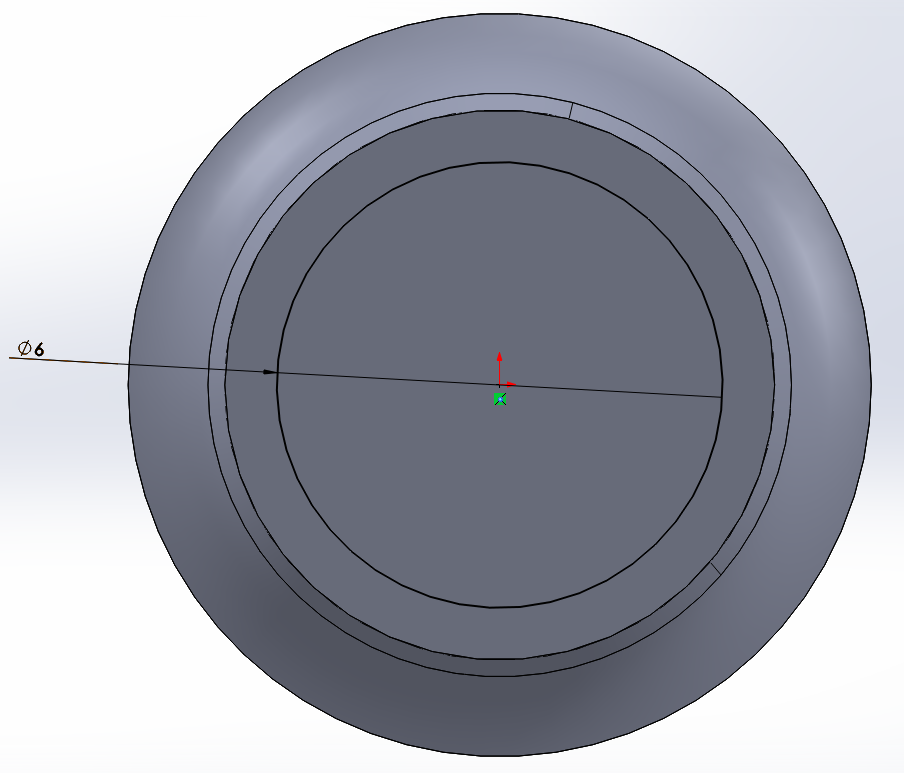

Esquisse à obtenir :

Diamètre 6mm

Extrudez ensuite de 2,8mm

Étape 4 : les créneaux

Pour l'esquisse, utilisez le même plan qu'à l'étape 3.

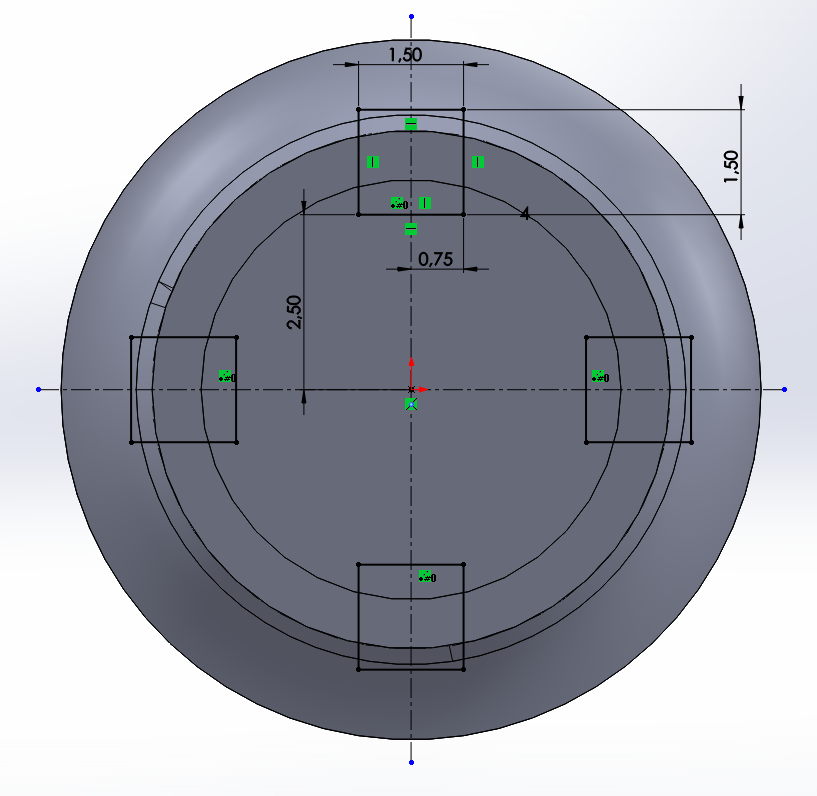

Commencez par esquisser le rectangle du haut

et cotez-le comme sur la capture à droite.

Pour les 3 autres, utilisez l'outil : Répétition

circulaire d'esquisse.

Vérifiez les paramètres de la fenêtre de gauche et

validez.

Extrudez ensuite de 2,8mm.

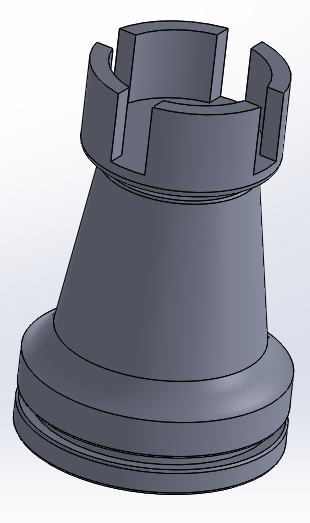

La tour est terminée.
