Création et innovation technologique
Conception sous Solidworks — Découverte du logiciel
Pièce prismatique exemple : un creeper 2017-2018
Aide à la réalisation du creeper
Note : un minimum de détails sera donné dans ce document. Si après recherche vous êtes bloqués, appelez le professeur.
- Lancez Solidworks et créez un nouveau modèle de conception 3D.
- Sauvegardez tout de suite dans votre dossier « mes documents ».
- À chaque étape réussie, mettez à jour la sauvegarde.
Étape 1 : le corps du creeper
1) Création de l'esquisse — Choisissez la vue normale au plan de droite.
2) Dessinez l'esquisse — il s'agit d'un dessin approximatif.

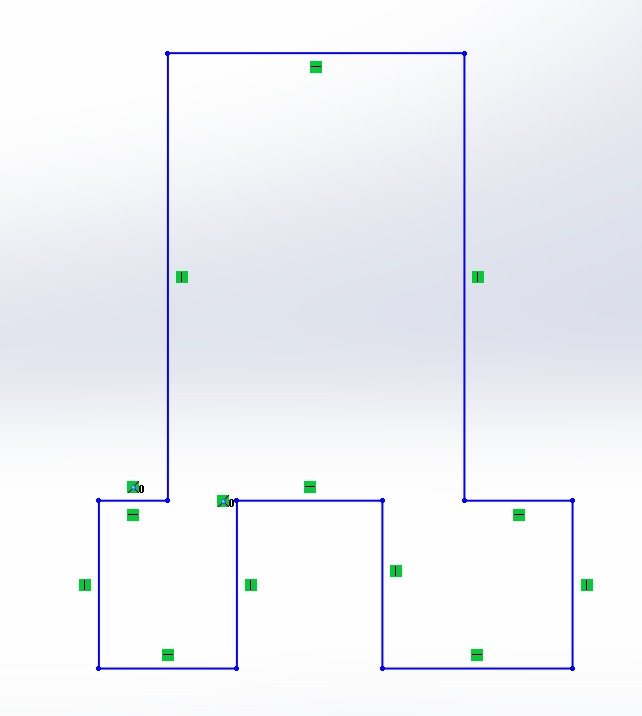

Dessin à obtenir :
Cliquez ici pour dessiner une esquisse
Outils d'esquisse
Suite de l'esquisse
3) Coter l'esquisse

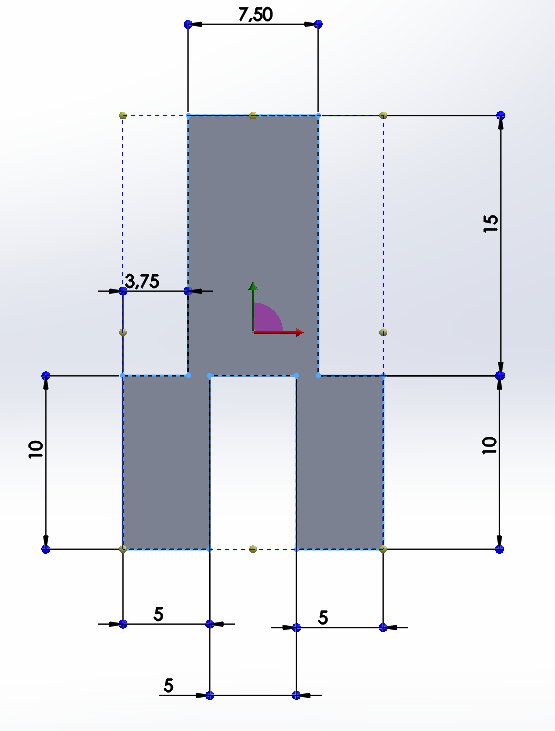

Cliquez sur cotation intelligente. Vous devez obtenir cette cotation :

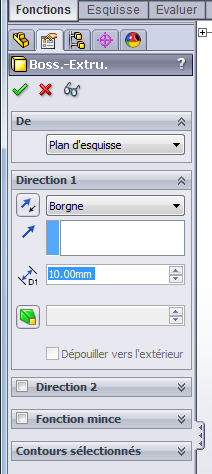

Extrusion de l'esquisse — Cliquez sur Fonction, Base/... La fenêtre de paramétrages s'ouvre.
Précisez la taille de l'extrusion : 10 mm. Validez avec la coche verte.

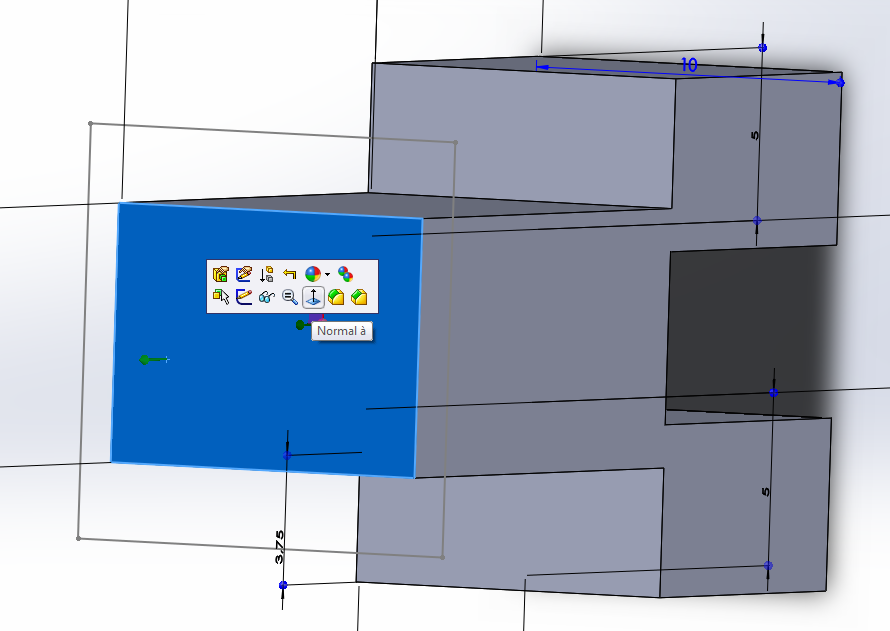

Étape 2 et visage

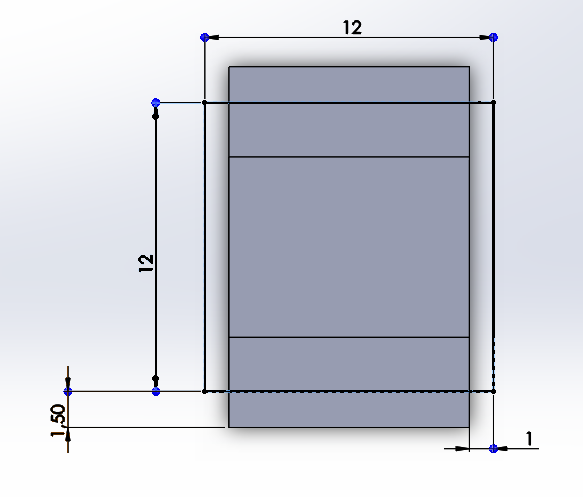

2-3) Voici l'esquisse à obtenir

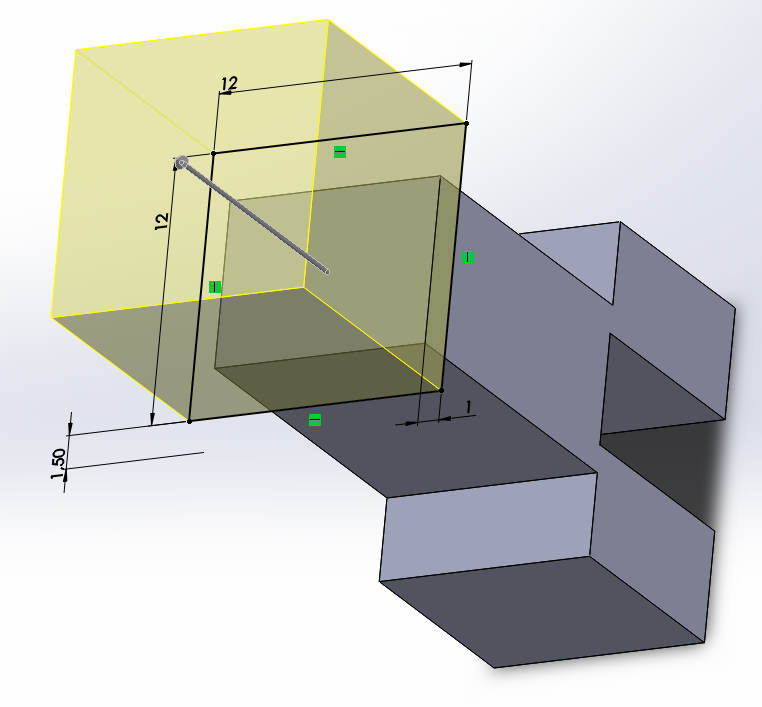

Obtenez la tête par extrusion. Longueur : 12 mm
Étape 3 : le visage
Choisissez la face où vous voulez le visage. Deux choix possibles. Placez-vous sur le plan normal à cette face.
Visage et fin

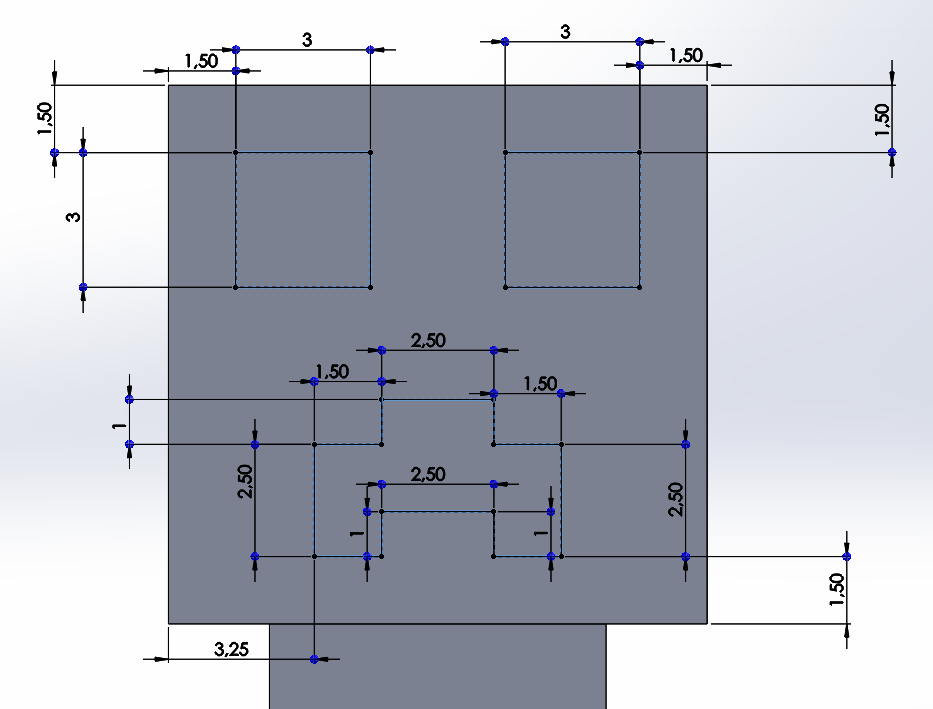

Voici l'esquisse du visage
Respectez les alignements proposés par le logiciel.

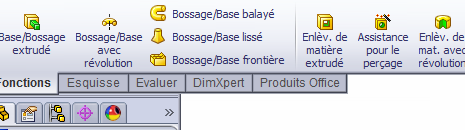

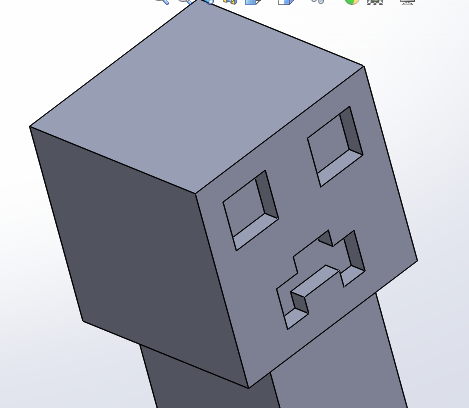

Pour creuser le visage : choisissez « Enlèv. de matière extrudé ». Creusez de 1 mm.

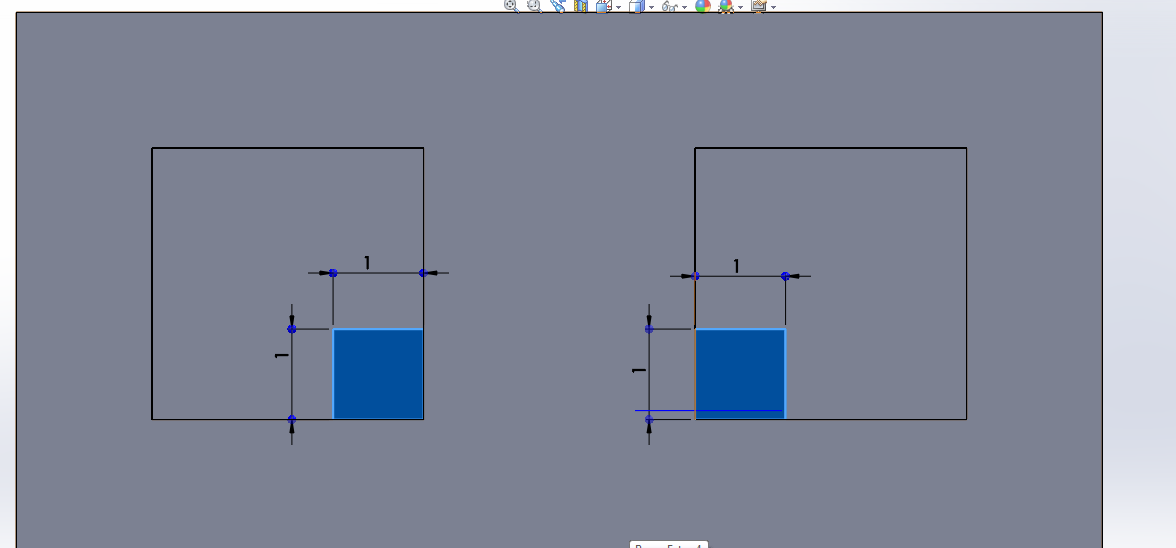

Étape 4 : les pupilles

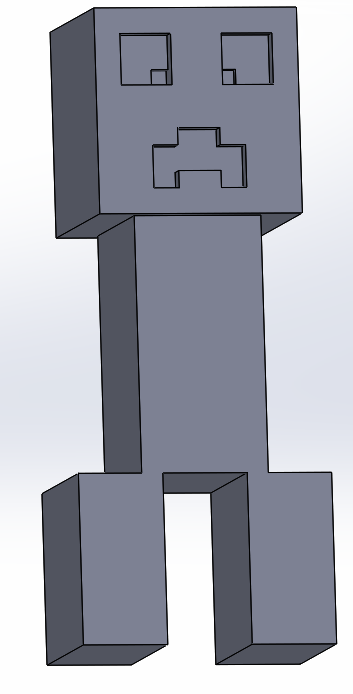

Au fond de l'œil, creusez de 0,5 mm. Le creeper est terminé.
