📐 Séance 3 • Échelle photo → Plan
1 carreau = 1 cube Minetest • Objectif : façade prête pour séance suivante
📷 Photos/vidéos
🧠 Proportionnalité
🧾 Papier petit carreau
🎯 Objectif de la séance
- Utiliser vos mesures terrain + vos photos/vidéos pour calculer les tailles réelles des éléments.
- Tracer un plan sur papier petit carreau de votre façade.
- Respecter la règle : 1 carreau = 1 cube Minetest.
- Préparer une façade “prête à construire” pour la séance suivante.
But : construire dans Minetest à partir d’un plan, pas “au feeling”.
📁 Ressources (miniatures + téléchargement)

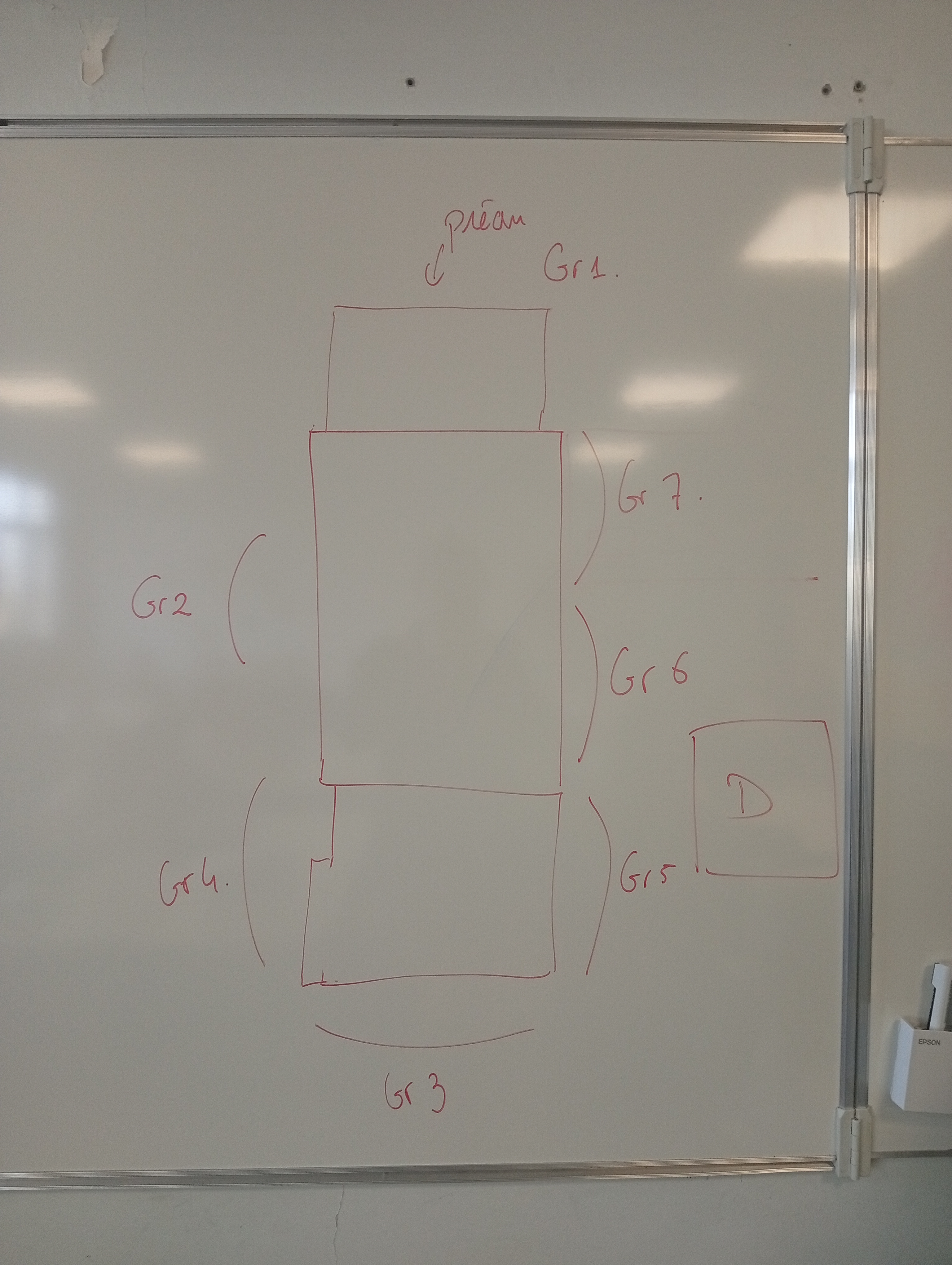

👥 Choisis ton groupe
Clique sur ton groupe pour afficher TES photos/vidéos avec miniatures.
Important : les dossiers ne s’ouvrent pas sur le site, donc on fournit des liens directs.

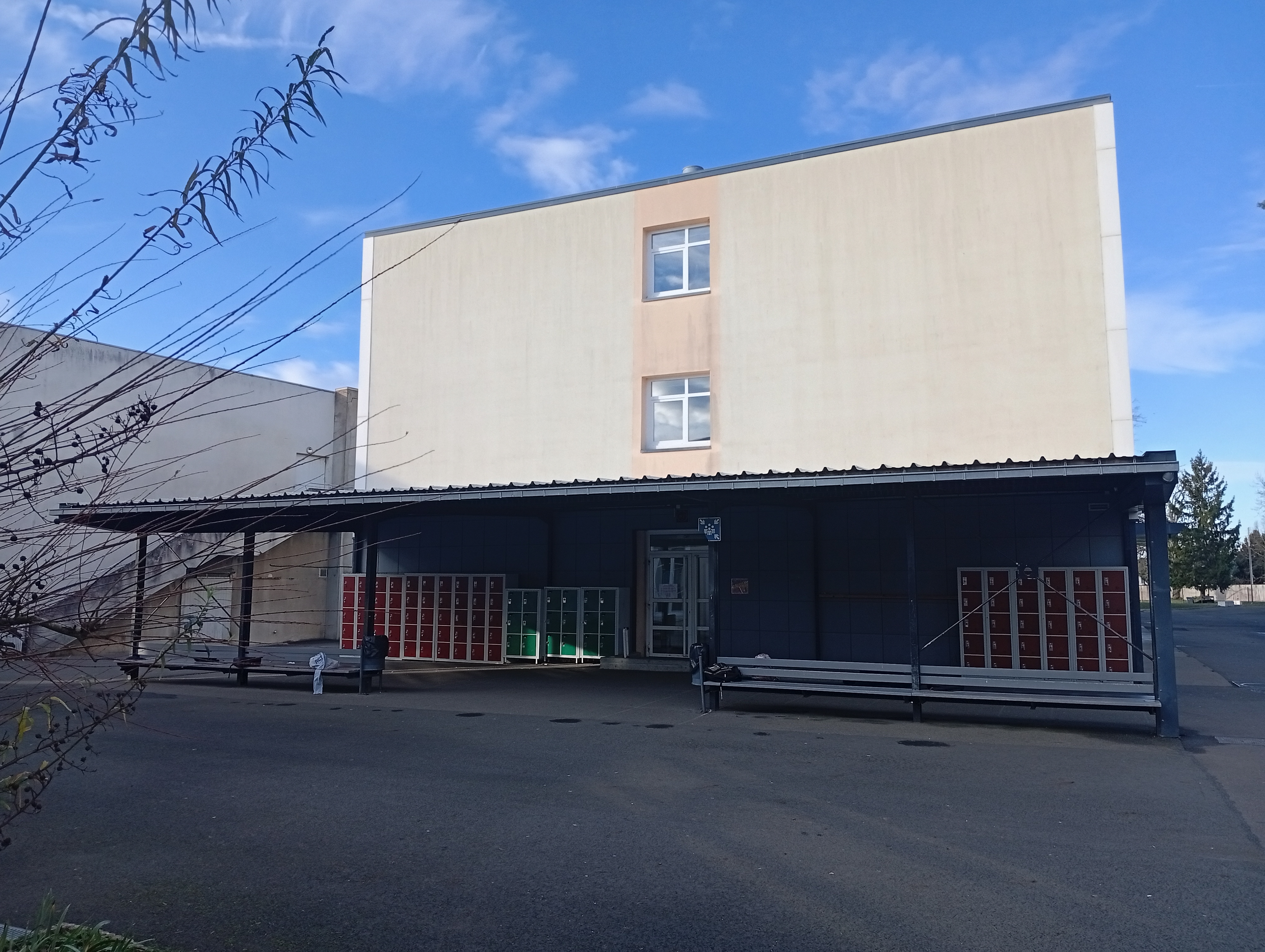

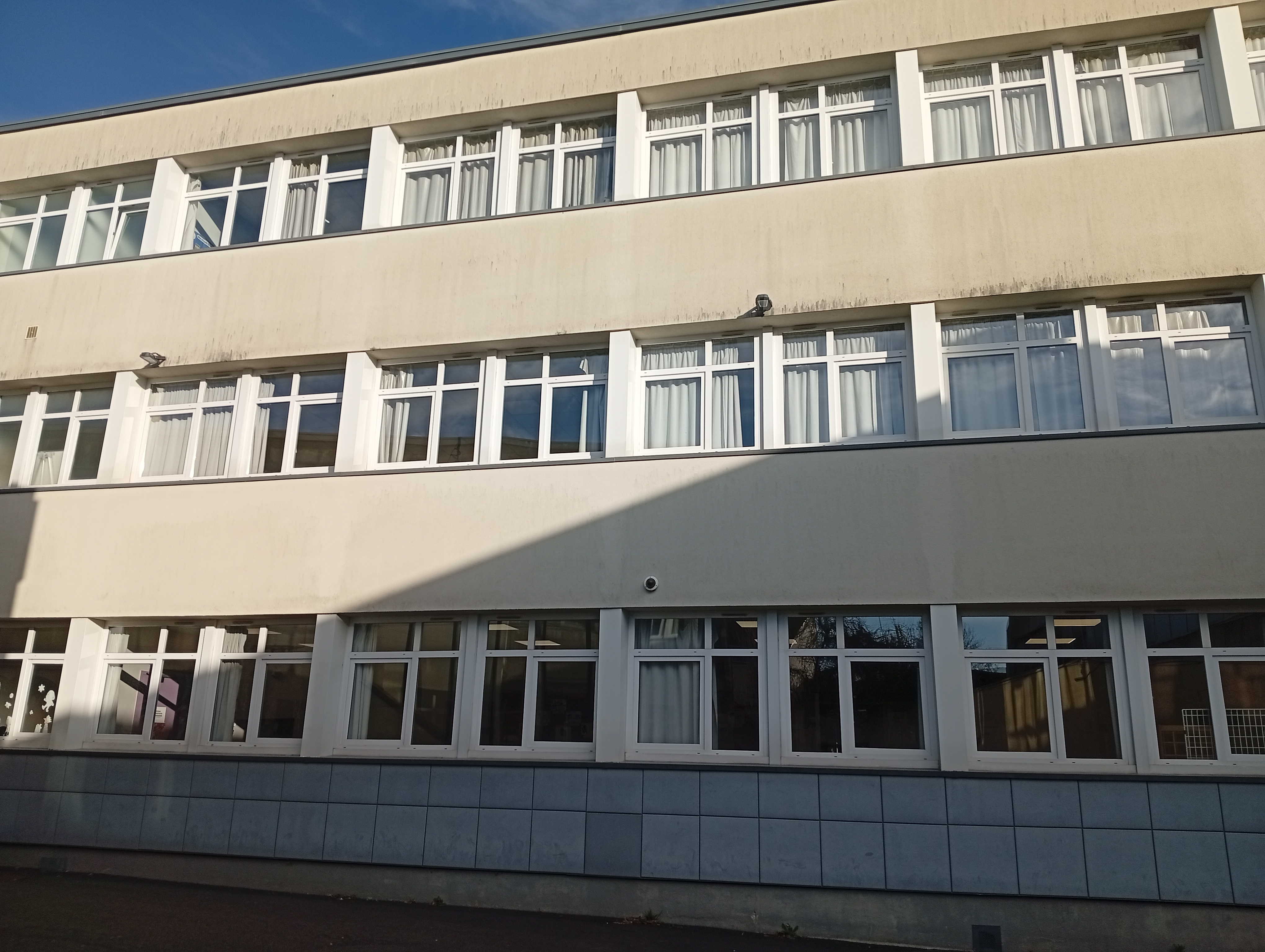

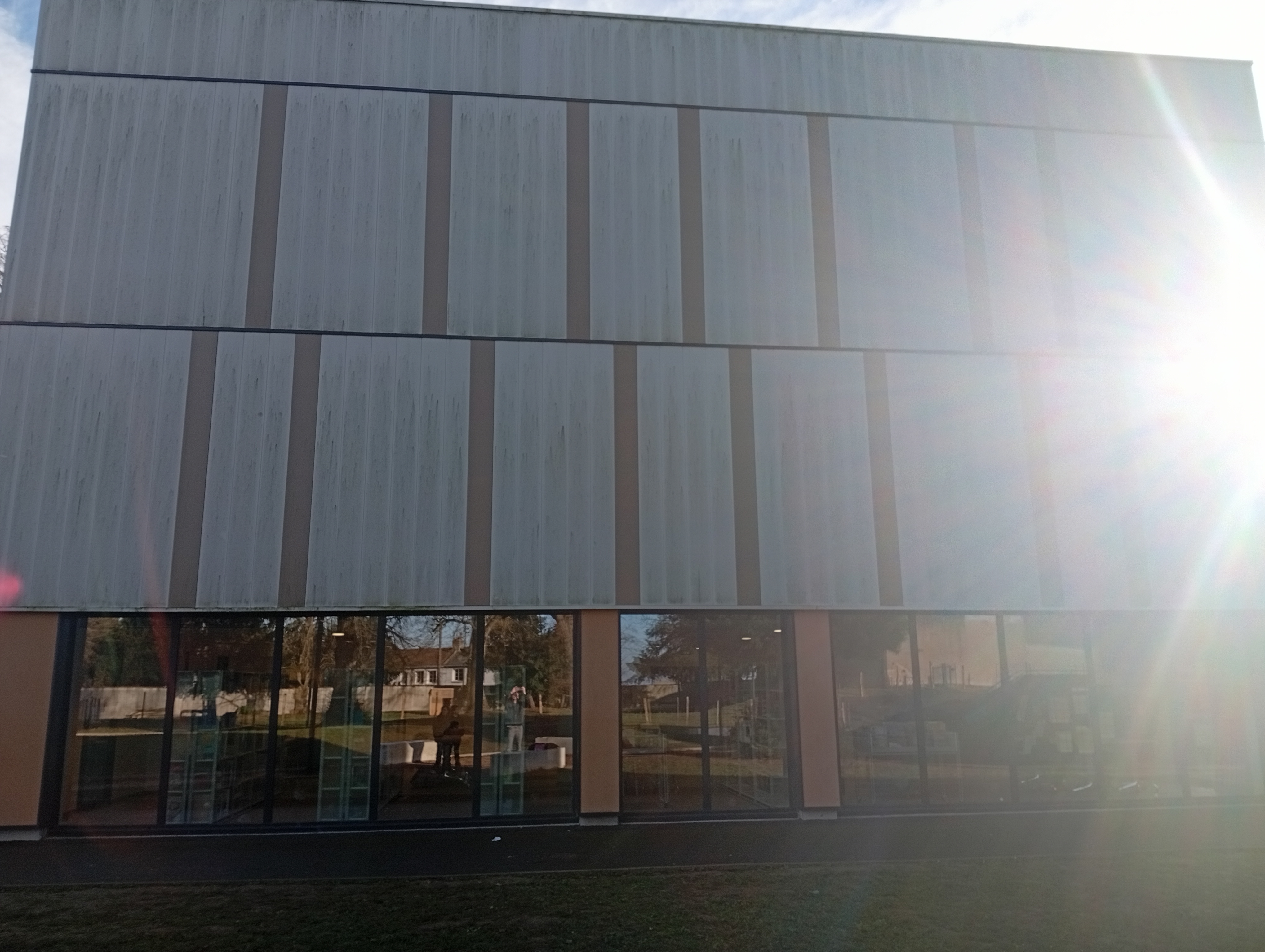

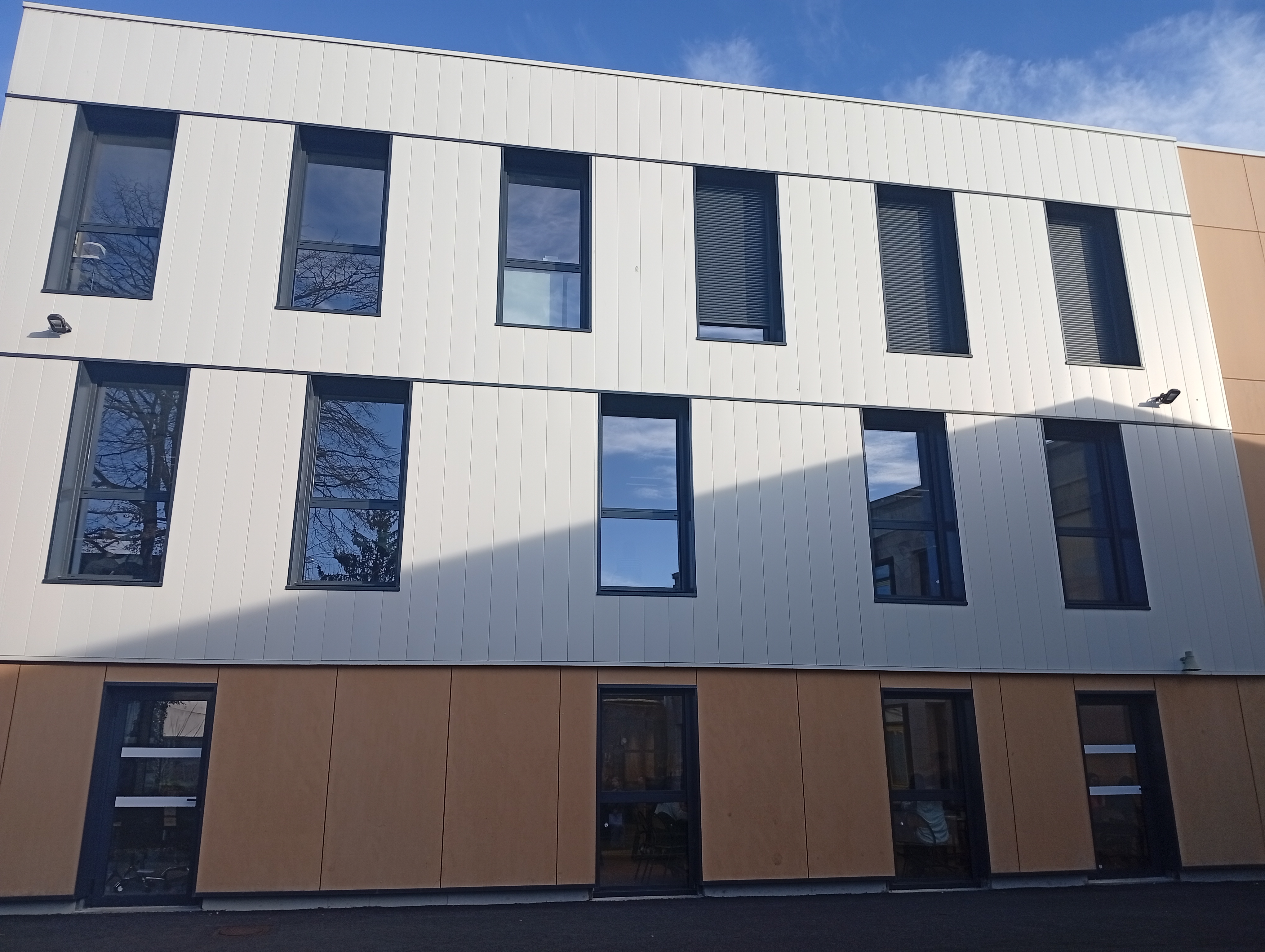

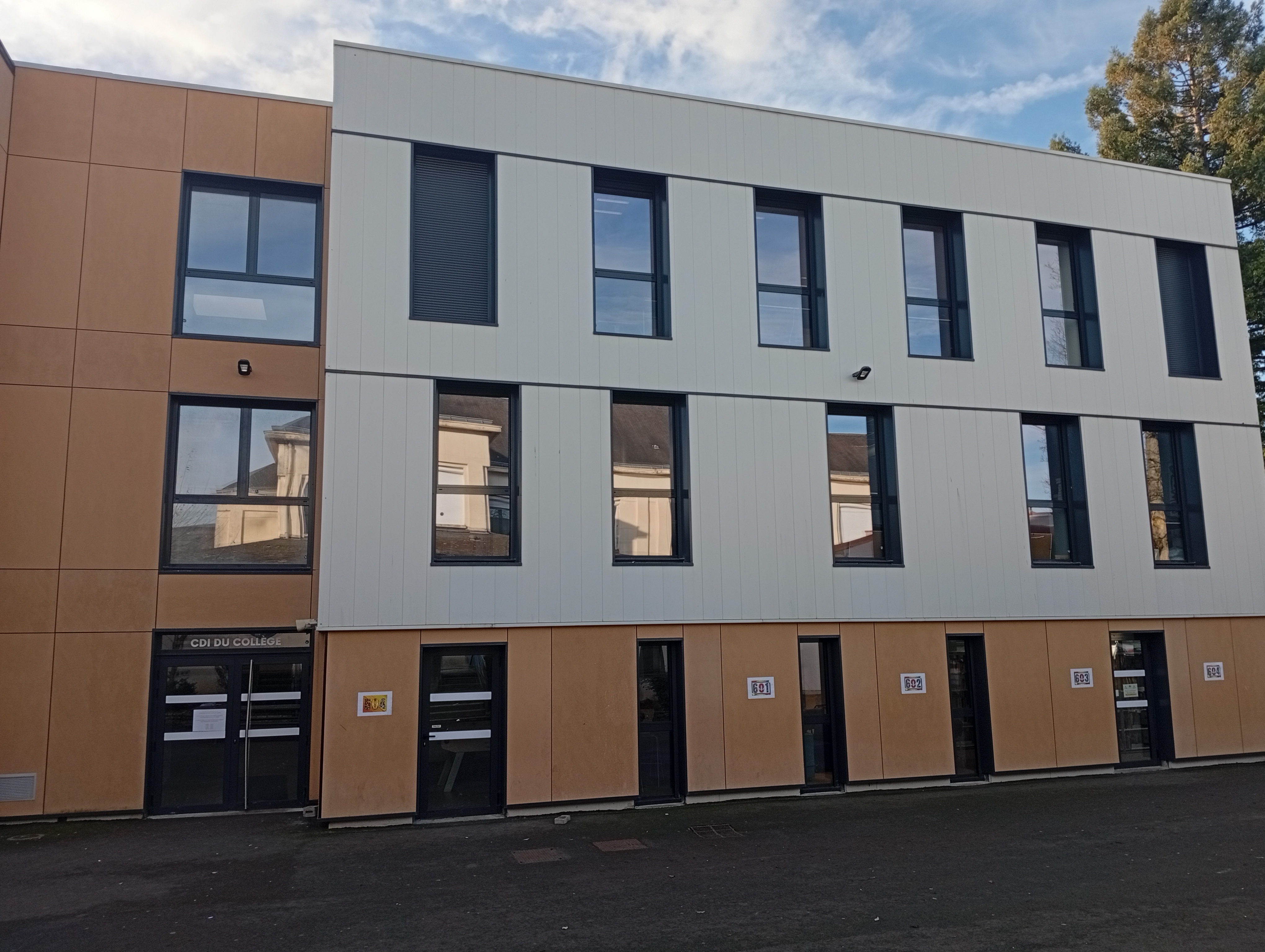

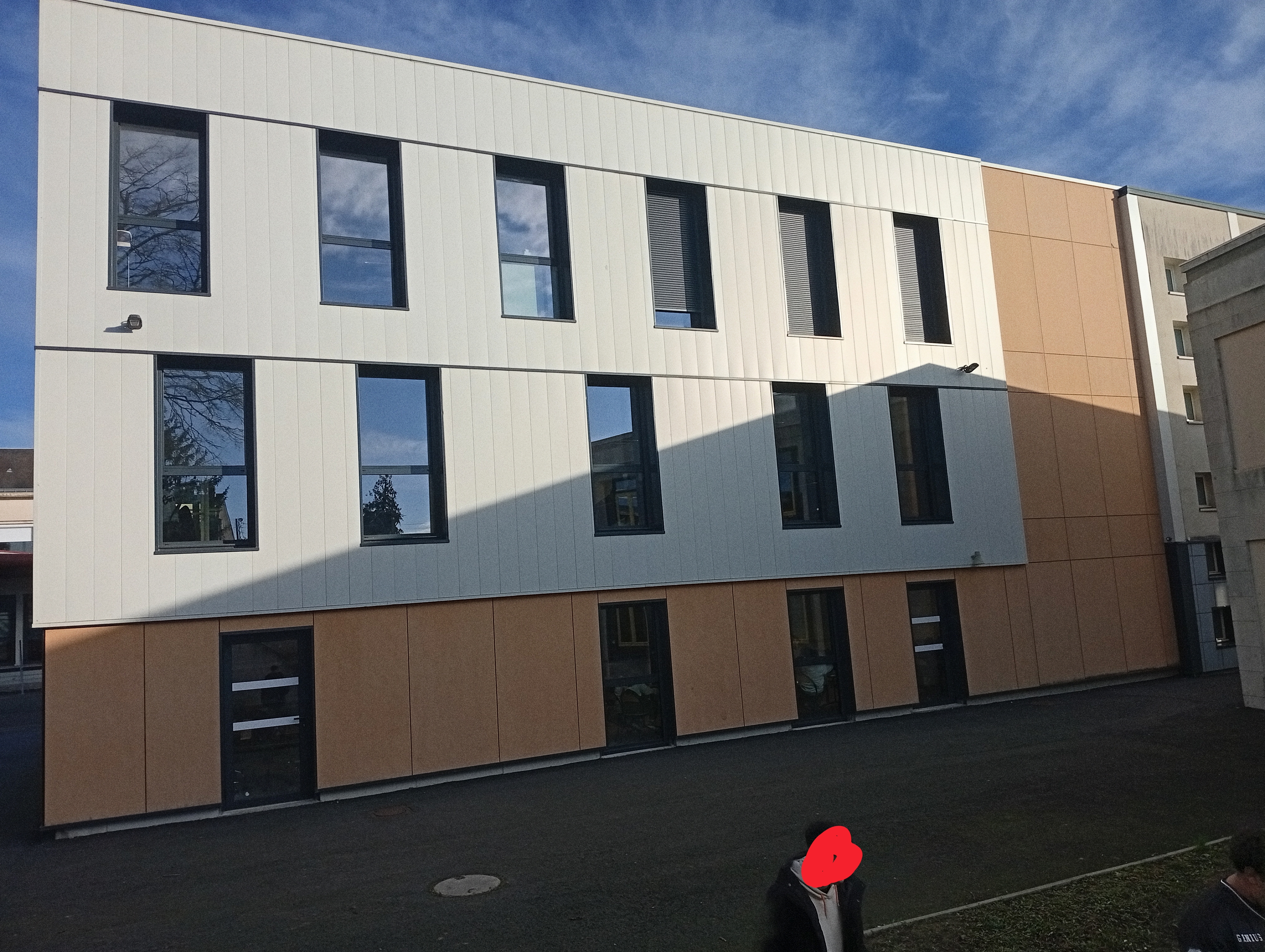

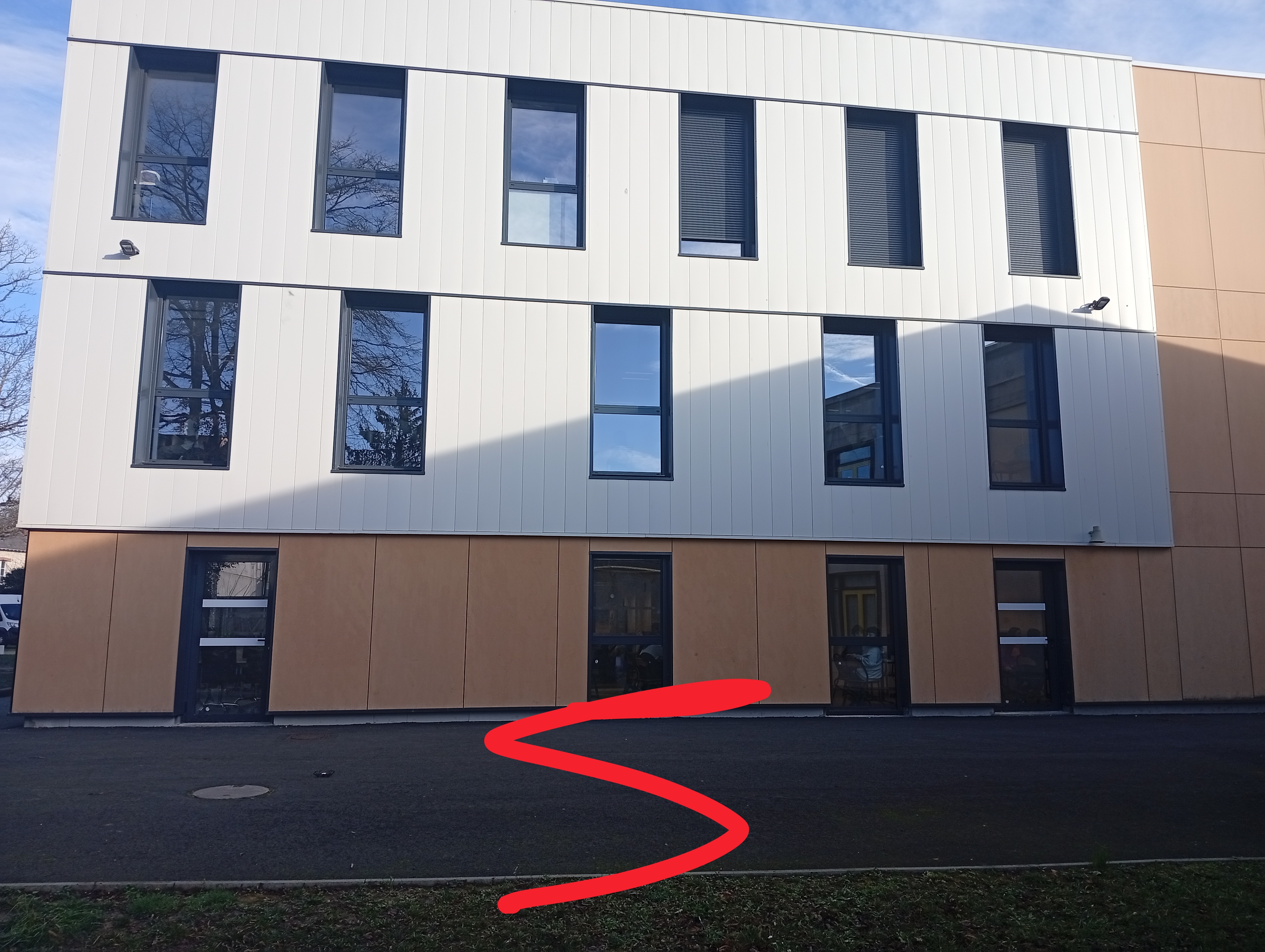

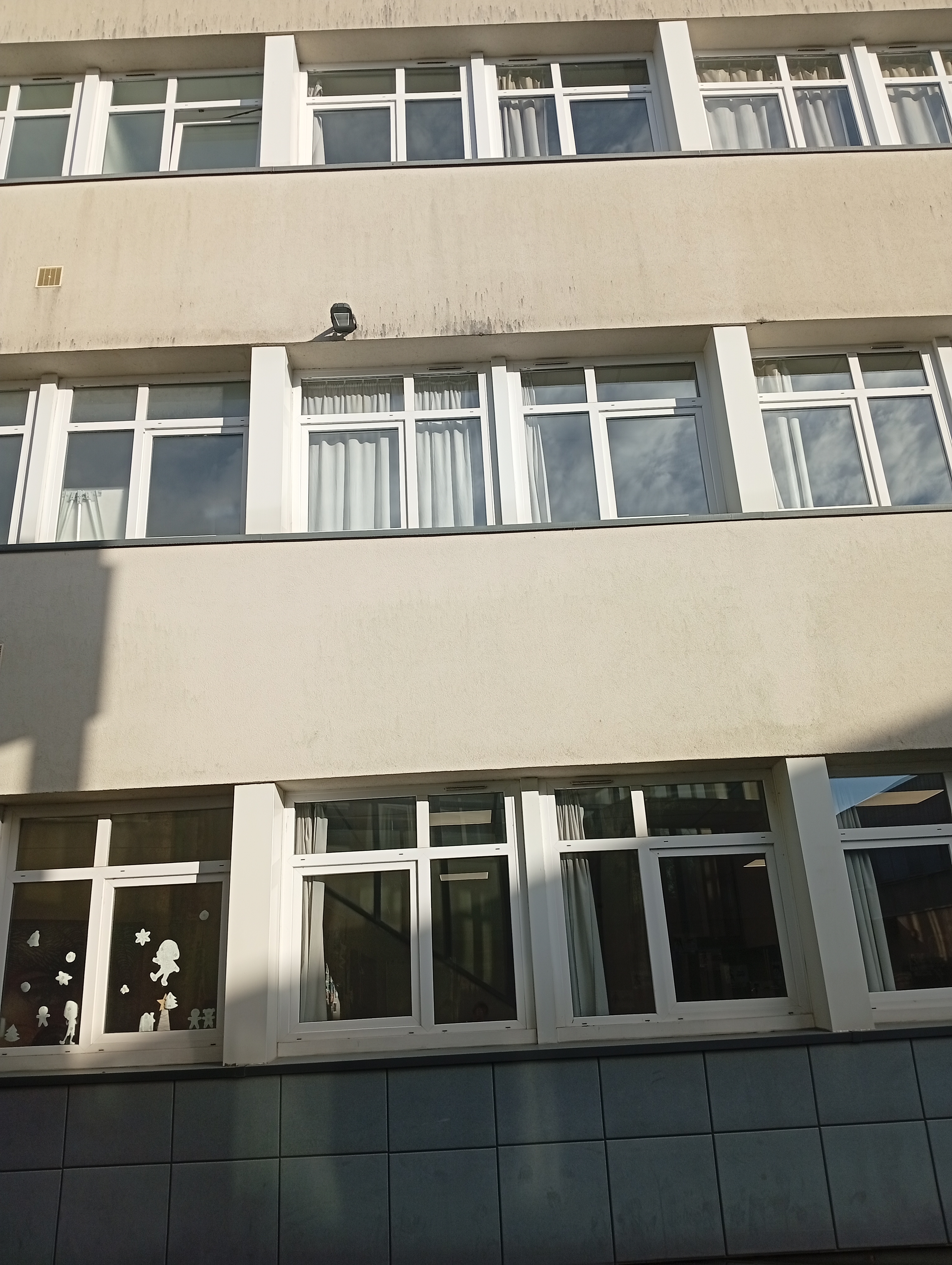

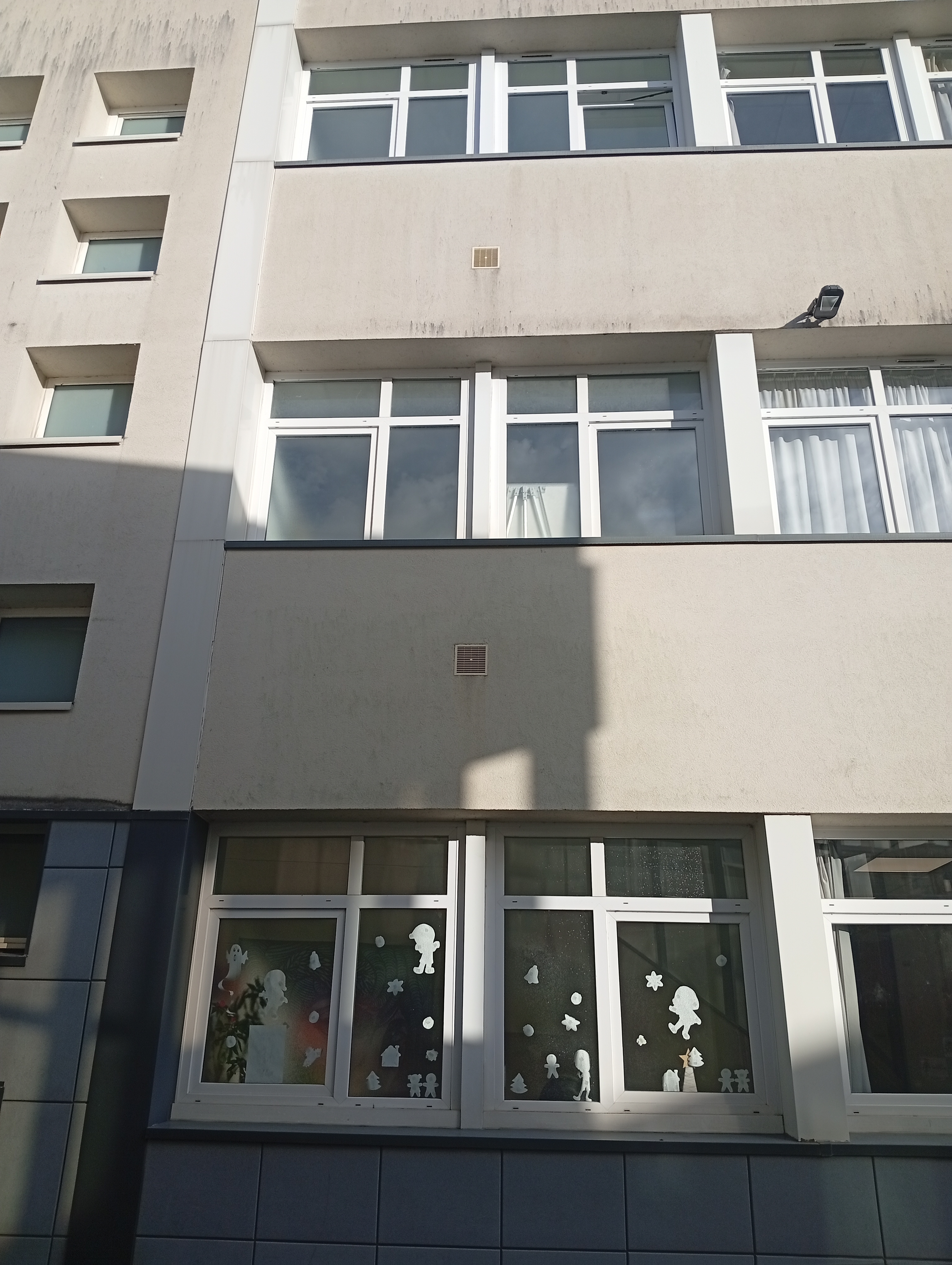

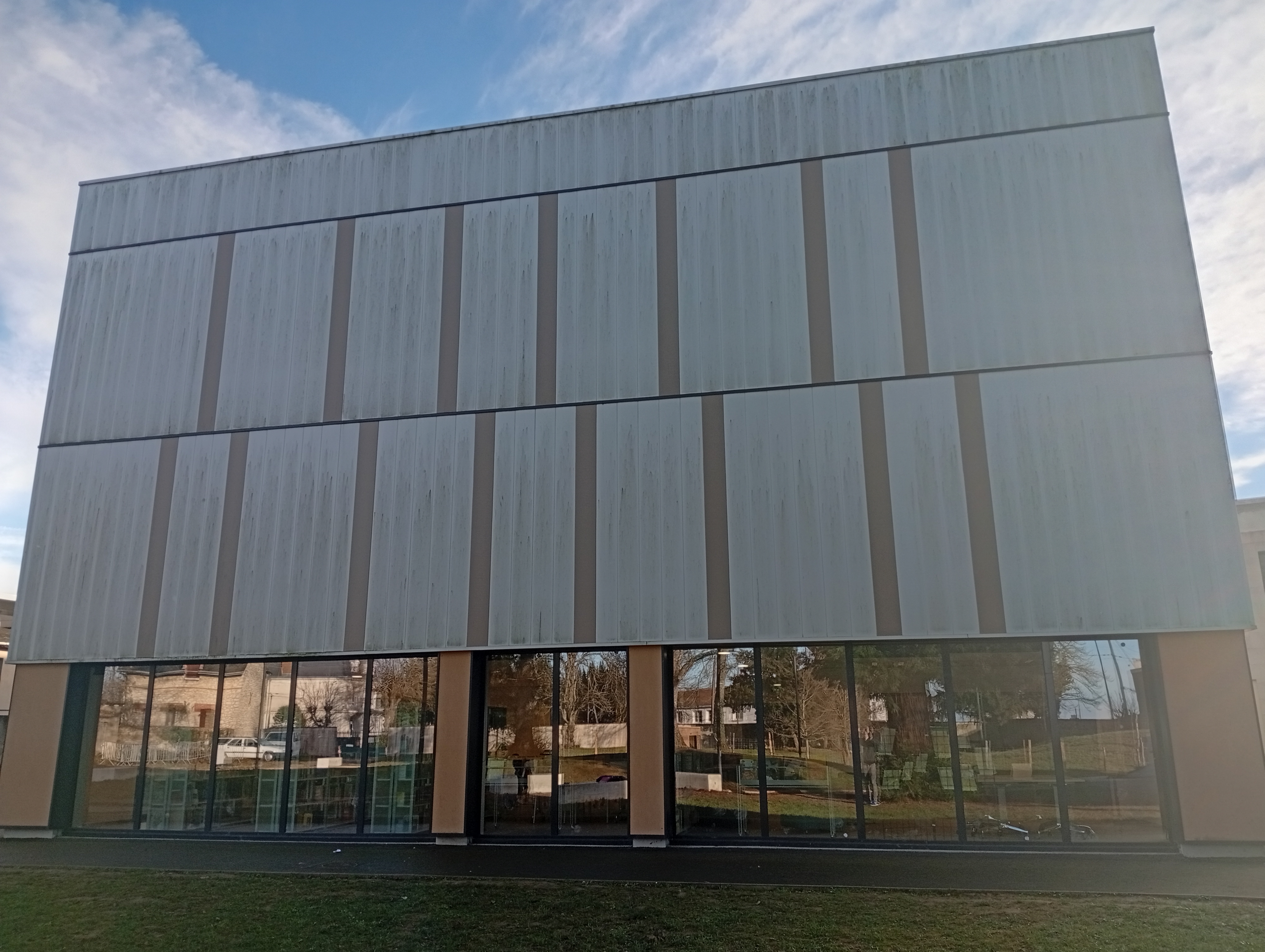

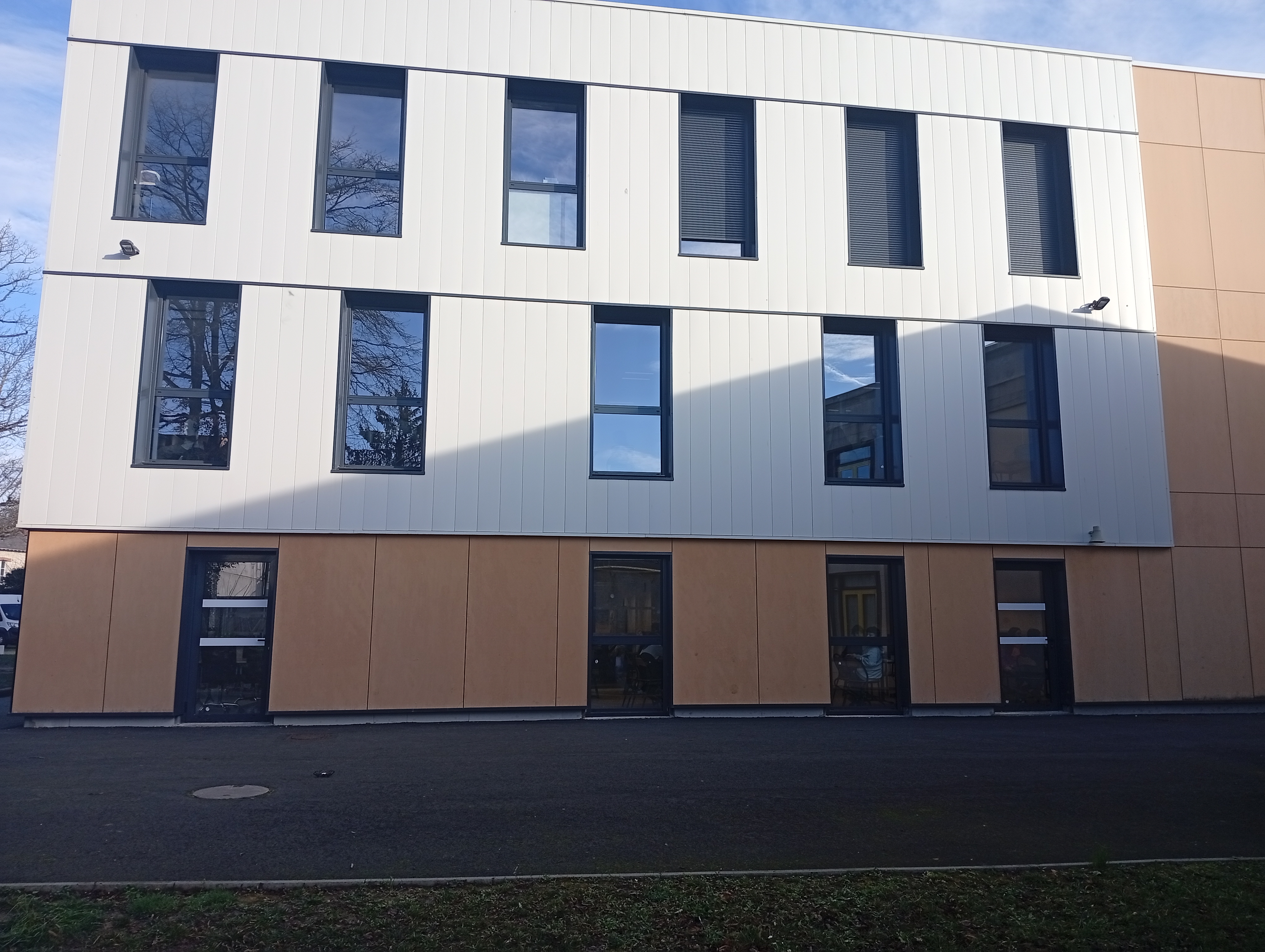

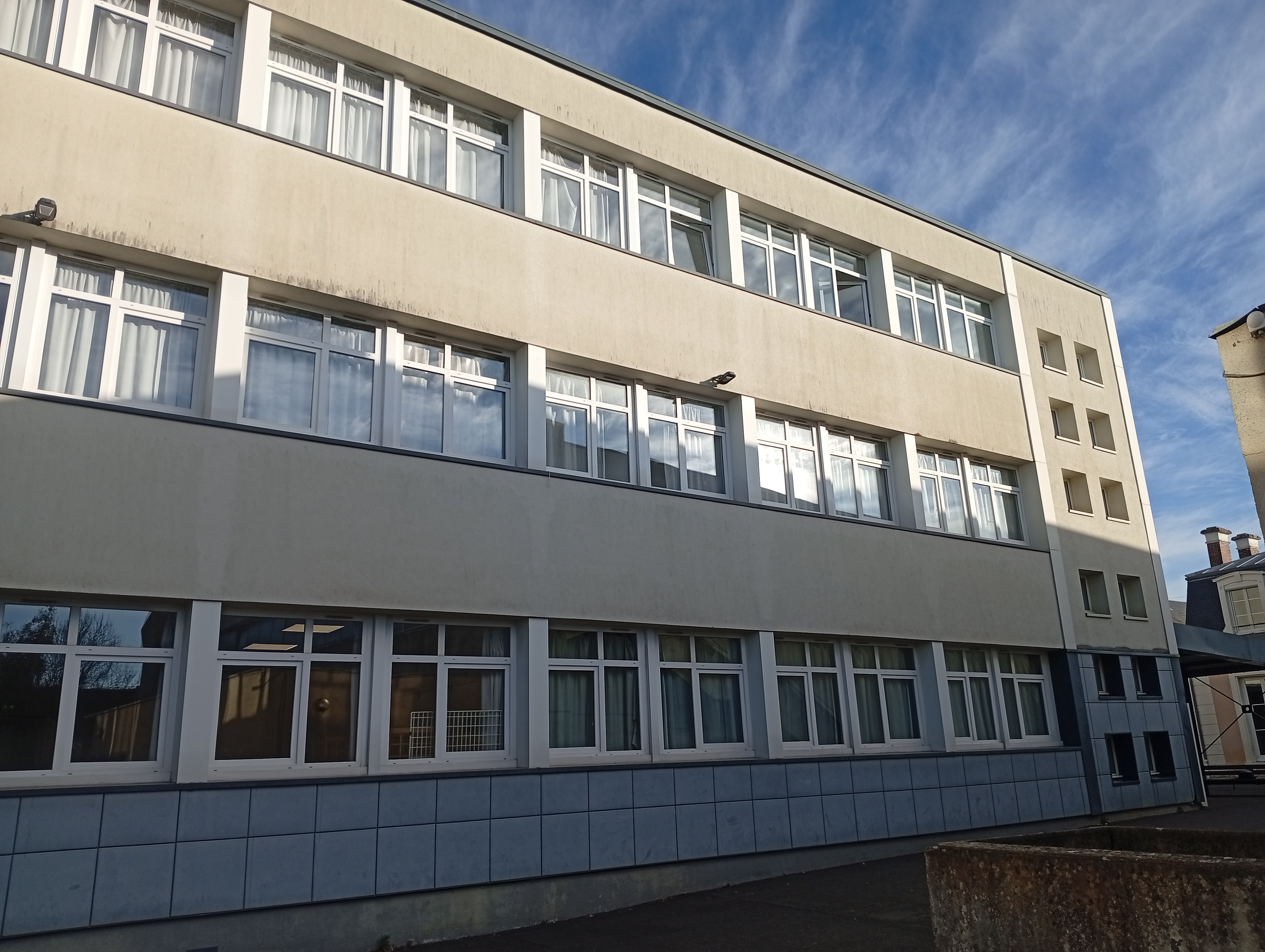

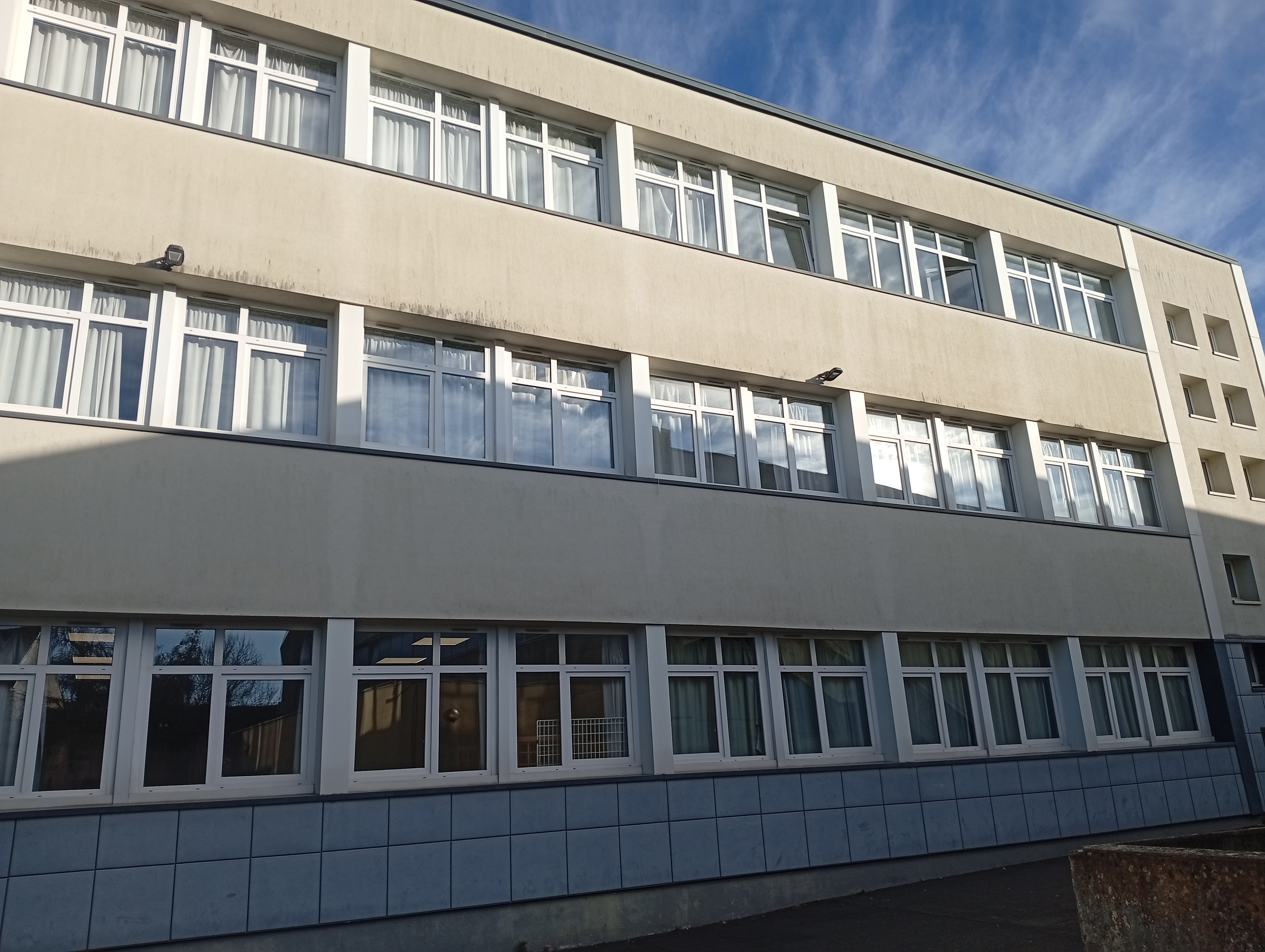

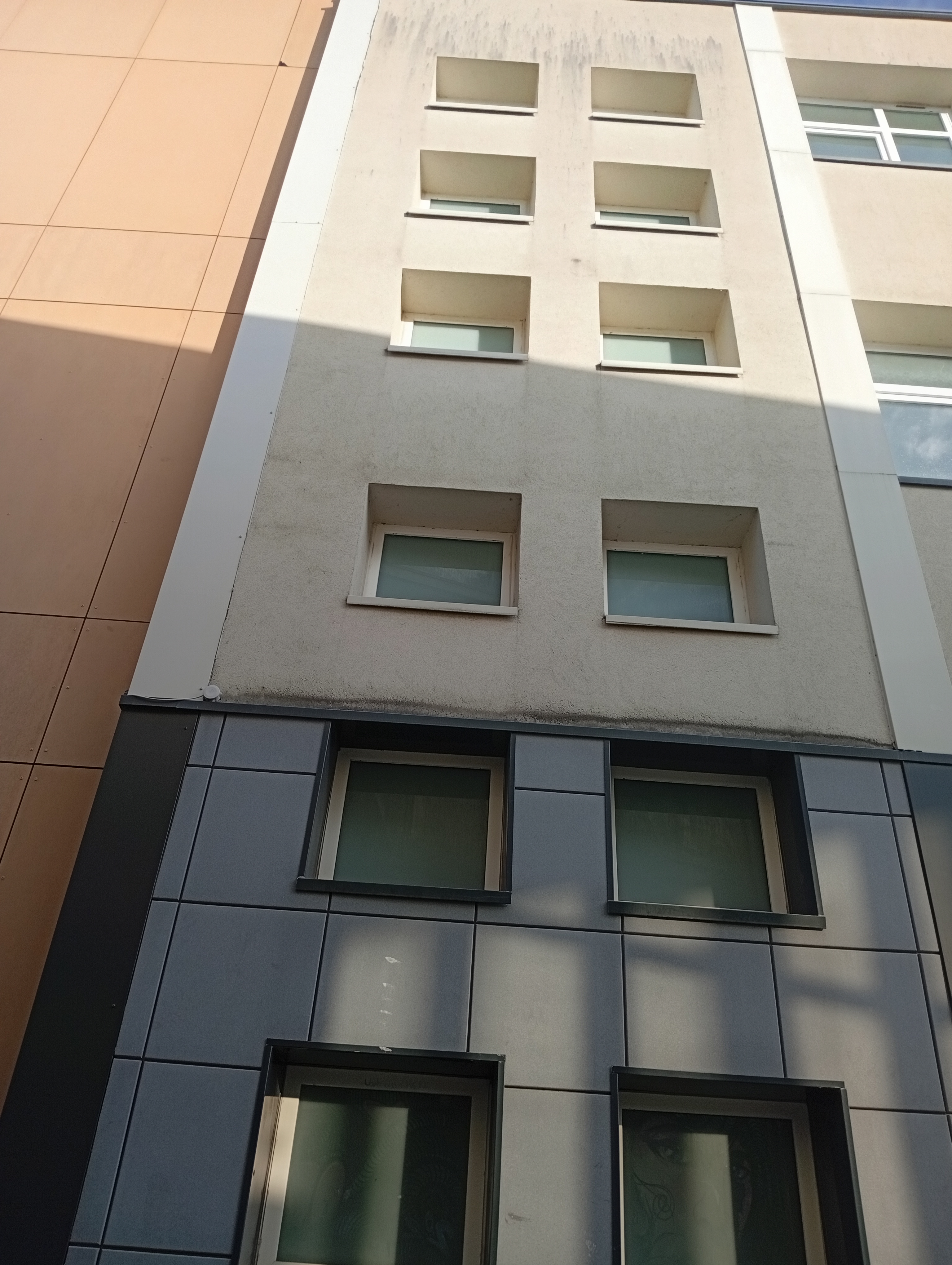

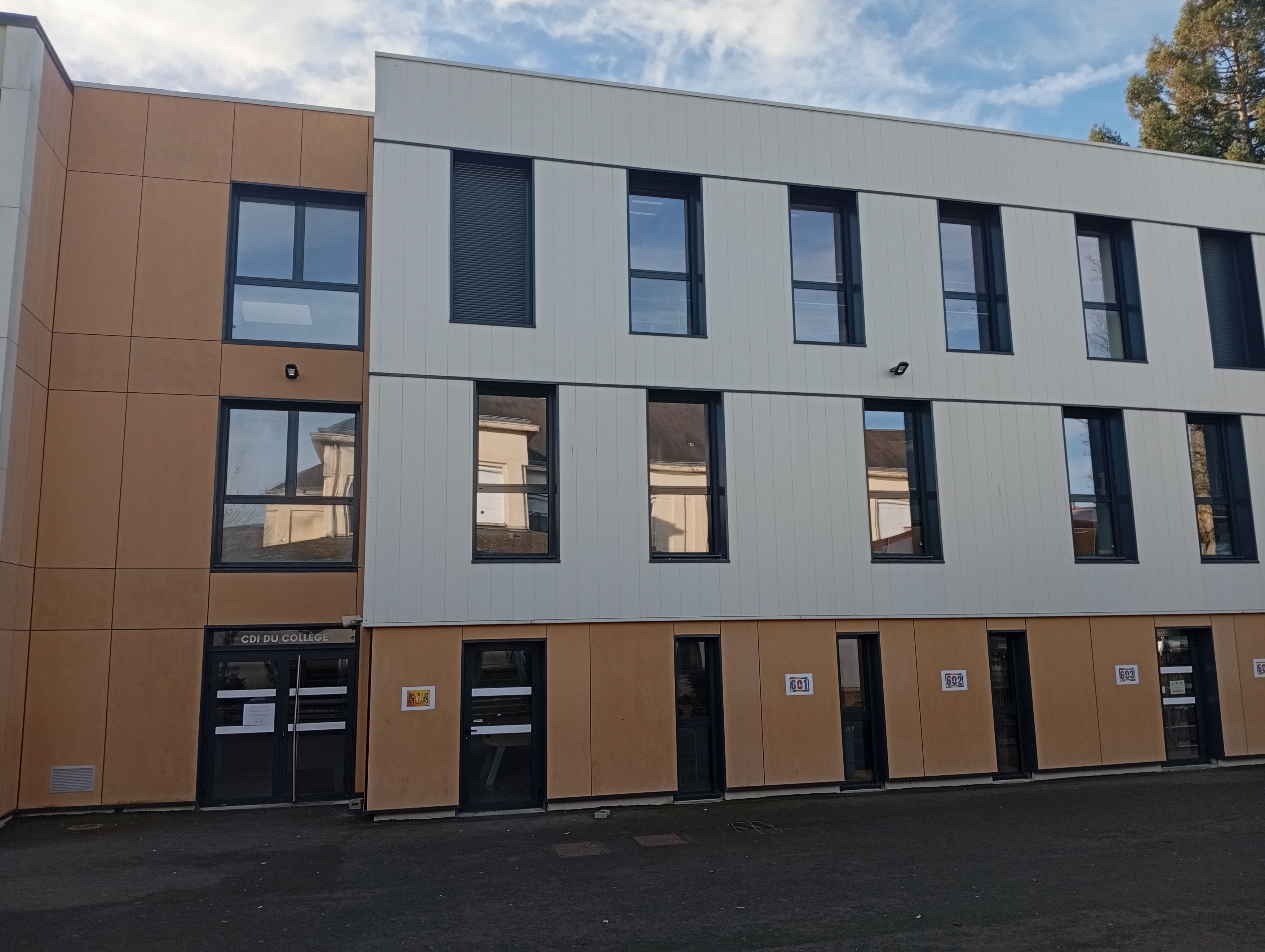

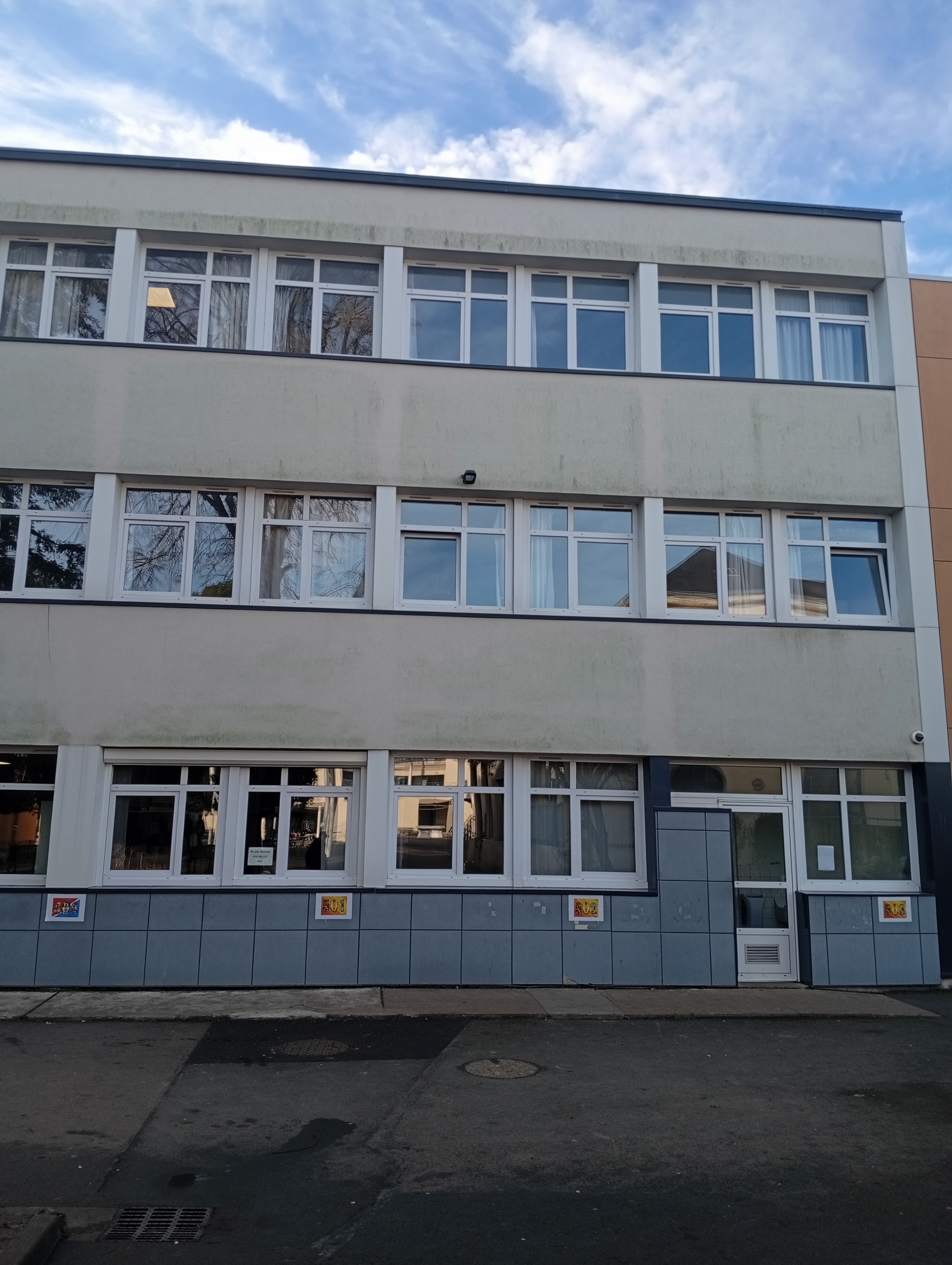

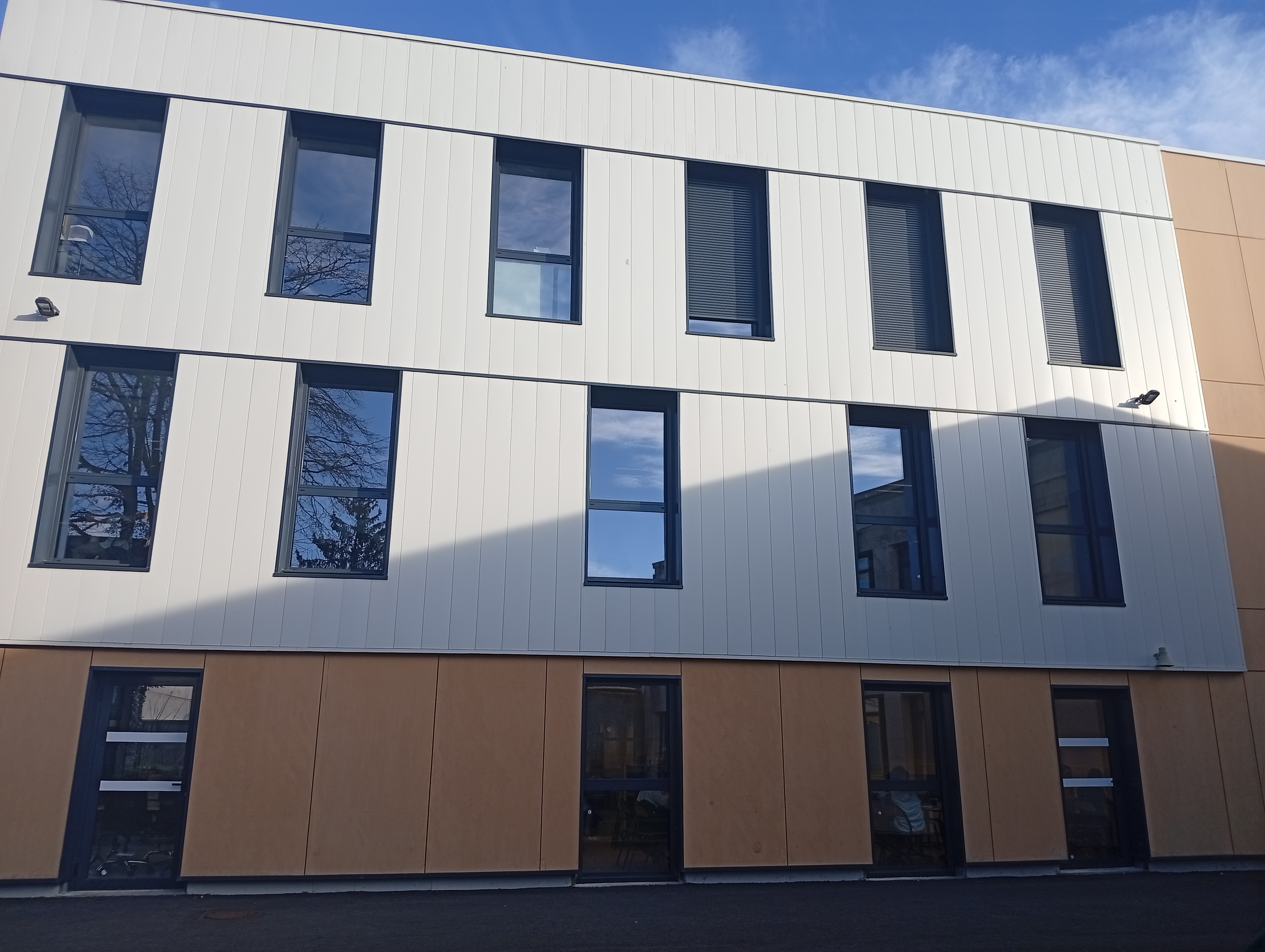

📷🎥 Fichiers de ton groupe
Clique sur Télécharger pour récupérer un fichier. Clique sur Ouvrir pour le voir en grand.
Et la vidéo d’exemple ? Elle est en pièce jointe en bas de la séance (tu la regardes, puis tu appliques la méthode).
🧮 Méthode : calculer l’échelle à partir d’une photo
Si tu connais la taille réelle d’un objet sur la photo, tu peux calculer le reste par proportionnalité.
1) Choisir un “objet référence”
- Un élément mesuré sur le terrain (porte, fenêtre, pilier, etc.).
- Il doit être clairement visible sur la photo.
2) Mesurer sur la photo (en cm à l’écran)
- Ouvre la photo en grand.
- Mesure la référence sur l’écran avec une règle (ex : 3,2 cm).
- Sans changer le zoom, mesure les autres éléments (ex : 8,0 cm).
Ne change pas le zoom pendant les mesures sur une même photo.
3) Calculer “1 cm photo = … m réels”
1 cm photo = (taille réelle de la référence) / (taille sur la photo en cm)
4) Calculer les autres tailles réelles
taille réelle = (mesure en cm sur la photo) × (mètres pour 1 cm photo)
Puis tu convertis en cubes Minetest selon la règle donnée par le prof (arrondi au cube).
🧱 Plan sur papier petit carreau
- 1 carreau = 1 cube Minetest.
- Trace le contour, puis place porte et fenêtres avec les bonnes dimensions en cubes.
- Ton plan doit être lisible et “constructible”.
Si ce n’est pas coté en cubes, tu ne peux pas construire proprement.
✅ À rendre
- Une feuille avec votre calcul “1 cm photo = … m”.
- Au moins 8 éléments calculés (photo → réel → cubes).
- Un plan petit carreau (façade en cubes) prêt pour Minetest.
🛟 Aide
Référence introuvable
- Change de photo (ou pause une vidéo).
- Prends un élément vraiment mesuré sur le terrain.
Résultats absurdes
- Unités (m/cm) mélangées.
- Zoom changé pendant les mesures.
- Référence mal mesurée.
